- Cepillo - regulación compuesta trifásica (5,5÷24kVA/50 Hz-60 hertzios)
Los generadores de esta serie son trifásicos, con los cepillos y son caracterizados por un compuesto-tipo regulación en las 3 fases; además de una alta capacidad de la recolección (arranque de los motores: 1 HP x KVA) también proporcionan buenos funcionamientos bajo conexión la monofásico. Con la conexión de delta es posible obtener el 70% de la carga clasificada y de la conexión de estrella trifásicas del 45% con neutral.
Son manufacturadas según los estándares CEI 2-3, EN 60034-1, IEC 34-1, VDE 0530, BS 4999-5000, N-F C 51-111, CAN/CSA - C 22.2 N°100-95. Están disponibles con 2 postes en la serie TR1 y TR2, y por 2 o 4 postes en la serie BTO3; pueden funcionar en 50 o 60 hertzios. Estas series tienen el estator o el rotor inclinado para mejorar la forma de onda. Los 2 rotores de poste tienen una jaula que humedece y todas las bobinas del estator tener una echada acortada para reducir el contenido armónico.
Características generales
Accesorios
Ecologizer ECO1
En caso de la gota de la energía, el ecologizer es un dispositivo que, controlando un actuador, funciona encendido el gobernador del motor que reduce su velocidad y que permite una reducción en la contaminación de la consumición de combustible, acústica y atmosférica.
Radar de vigilancia aérea
El radar de vigilancia aérea permite una regulación fina de la salida del voltaje de la máquina del cepillo, y asegura un motor pronto que comienza capacidad al generador. Tiene una protección inferior de la frecuencia que pueda evitar apuros a la máquina eléctrica durante los transeúntes del comienzo de los motores o durante una avería del motor cuando el generador está bajo carga.
|
|
NPE32 4p, 3Ph/1Ph, sin cepillo, A.V.R. (8÷33kVA/50Hz - 60Hz)
La nueva serie de NPE llamado alternador es el resultado de nuestra experiencia larga en el businness de la producción de energía, y de estudios diligentes y de investigadores que apuntan guardar paso con el desarrollo tecnológico de una era donde está la tarjeta la tecnología que gana.
La nueva serie NPE32 se ha diseñado para satisfacer todos esos usos que pedían un alternador extremadamente compacto, de que se puede caber en un volumen mucho más pequeño que convencional. Esto dará lugar a un más pequeño GEN-fijó.
|
|
|
|
|
|

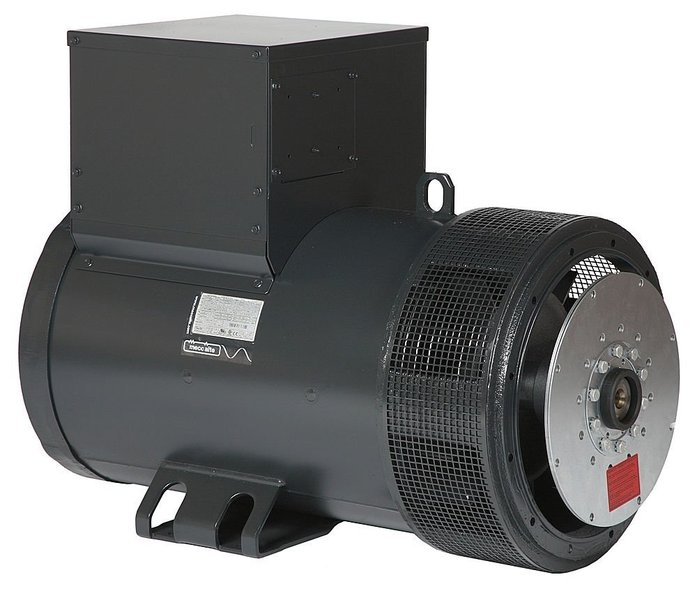

- Sin cepillo - regulación electrónica trifásica (6,5÷3000kVA/50Hz-60Hz)
La nueva serie de alternadores llamados ECO es el resultado de nuestra experiencia larga en este sector y de estudios diligentes e investiga apuntar guardar paso con el desarrollo tecnológico de una era donde está la tarjeta la tecnología que gana.
Aparte de garantizar las características de la serie precedente, tales como asegurar una corriente permanente del cortocircuito arriba o el igual a 3 por la corriente nominal, la serie de ECO también se ha mejorado. Por lo que sus componentes mecánicos, los fin-soportes tienen una nueva forma para mejorar la ventilación, el acoplador al motor es más simple y las cajas terminales son más grandes simplificar la conexión de los cables eléctricos. En cuanto a los componentes eléctricos, los reguladores electrónicos se ponen al día siempre para mejorar su funcionamiento y confiabilidad, con la posibilidad para intercambiarlos con las anteriores.
Todos los alternadores de ECO tienen un inductor fijo con las ranuras sesgadas y un inductor giratorio cabido con una jaula más húmeda. Las bobinas tienen una echada de 2/3 para reducir el contenido armónico del voltaje.
La serie entera es manufacturada según y se conforma con las especificaciones mas comunes tales como CEI 2-3, EN 60034-1, IEC 34-1, VDE 0530, BS 4999-5000; las versiones especiales están disponibles a petición resolver especificaciones y regulaciones específicas.
Usos MARINAS
La gama marina de Mecc Alte ECO de alternadores se suministra en deberes esenciales y no esenciales, del muy pequeño a los recipientes muy grandes. La hornada y la línea aprobación de DNV destaca la capacidad de la compañía en este sector de mercado.
|
|
400 hertzios multipolares
La nueva serie de alternadores en 400Hz es el resultado de nuestra experiencia larga en este sector y de estudios diligentes e investiga apuntar guardar paso con el desarrollo tecnológico de una era donde está la tarjeta la tecnología que gana. La serie se ha diseñado para cumplir los requisitos más tecnológicos de usos tales como telecomunicaciones, cogeneración, ejército y sectores de la aeronáutica.
Todos los alternadores 400Hz tienen un inductor fijo con ranuras sesgadas y un inductor giratorio. Las bobinas tienen una echada de 2/3 para reducir el contenido armónico del voltaje. La serie entera es manufacturada según y se conforma con las especificaciones mas comunes tales como CEI 2-3, IEC 34-1, EN 60034-1, VDE 0530, BS 4999-5000.
|
|
|
|
|
|

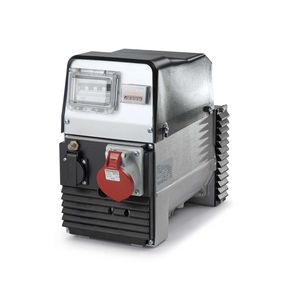

- Sin cepillo - regulación monofásica del condensador (1÷14.4kVA/50Hz - 60Hz)
Los generadores "portables" son máquinas la monofásico, sin los cepillos, con una confiabilidad de funcionamiento del colmo, como resultado de diseño y de años exactos de investigación y de experiencia en la construcción de máquinas eléctricas.
No se requiere ninguÌn mantenimiento porque hay ni colectores ni contactos de desplazamiento. El cuidado especial se ha tomado sobre el diseño y el funcionamiento para mejorar su conexión al motor, según cualquier pronóstico constructivo de la forma.
Los generadores portables son manufacturados según los estándares siguientes: CEI 2-3, EN 60034-1, IEC 34-1, VDE 0530, BS 4999-5000, N-F C 51-111, CAN/CSA - C 22.2 N°100-95; además, convienen con los estándares siguientes de la Comunidad Europea: 73/23, 89/392, 89/336.
Características generales
Reguladores de voltaje opcionales
Regulador de voltaje electrónico de RCM
Un dispositivo electrónico patentado diseñó mejorar la precisión en voltaje de la salida en alternadores controlados condensador. Los gracias a este dispositivo los reachs "portables" de la gama multan funcionamientos por lo que la estabilidad del voltaje, condiciones indiferentes de la variación, de la carga y de temperatura de la velocidad del motor.
Radar de vigilancia aérea
El radar de vigilancia aérea permite una regulación fina de la salida del voltaje de la máquina del cepillo, y asegura un motor pronto que comienza capacidad al generador. Tiene una protección inferior de la frecuencia que pueda evitar apuros a la máquina eléctrica durante los transeúntes del comienzo de los motores o durante una avería del motor cuando el generador está bajo carga.
|
|

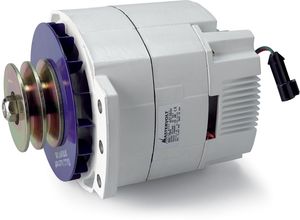

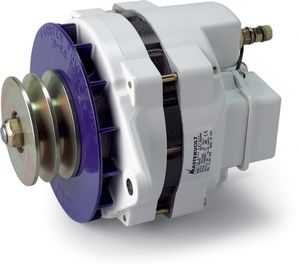

Alternadores, Reguladores de carga y más
Gama de alta potencia para la carga de grandes bancadas de baterías con uno o más alternadores.
- Alternadores de alto rendimiento, compactos y totalmente aislados.
- Muchas y variadas opciones de instalación
- Regulador interno “Smart ready” (sólo en la serie 6): no es necesario retirar el regulador interno de tensión constante cuando se conecta un regulador externo inteligente. El regulador interno sigue estando disponible como regulador de seguridad en caso de que falle el regulador externo.
- Los reguladores inteligentes están completamente encapsulados, y por lo tanto son impermeables, a prueba de golpes y antiincendios.
- Posibilidad de conexión de 2 alternadores en paralelo con el módulo “Centerfielder”.
|
|
|
|
|
|
VENTAJAS DEL GENERADOR EXPERIMENTAL
Los sistemas de la excitación de generadores incluyendo un generador experimental tienen un diseño más simple y más racional que los sistemas compuestos de la excitación y proporcionan al sistema una confiabilidad más grande
DISEÑO DEL GENERADOR EXPERIMENTAL
Imanes: Cobalto del samario - mismo establo, alto campo magnético coactivo
Estabilidad del voltaje en vías de tiempo
Estabilidad del afler del voltaje un cortocircuito
El desmontar sin pérdida del voltaje: ninguna desmagnetización irreversible
Gran número de soluciones: número del poste, tamaño para las máquinas
Abastecimiento de la energía requerida al regulador bajo cualquie condición del funcionamiento del generador principal
CARACTERÍSTICAS MECÁNICAS
Capítulo, endshields: aluminio, arrabio o acero acordando las soluciones·
Máquina con los cojinetes
Montaje: IM 1001 o 3001 o 3601 (altura baja del eje)
Montaje flotante o
Rotor/estator cabido dentro del marco o del exterior el generador principal
Enfriamiento: IC 00, IC 01, IC 0041 o IC 0141
Protección: IP 00, IP 23, IP 44 o IP 55
Clase F del aislamiento
Clase F o B de la subida de temperatura: 100 K o 80 K
Temperatura ambiente: 40°C u otros
Según las velocidades requeridas y los modos del montaje
(Rotor/estator): el atar de los rotores (imanes): fibra metálica o del carbón
CARACTERÍSTICAS ELÉCTRICAS
valores económicos máximos trifásicos o monofásico
Efectividad <500 V del voltaje U
Energía S efectividad < 60 KVA
Frecuencia F <400 hertzio
Factor de energía: 0 < phi de lechuga romana < 1
Torcimiento el < 5% (sin carga y a carga plena)
|
|
|
|
|
|

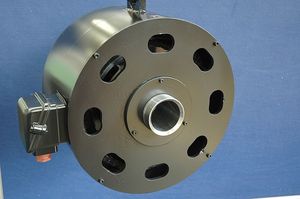

El VIENTO PMG de los alternadores de PRECILEC RADIO-ENERGIE equipa de la turbina de viento de la pequeña energía. Nuestra carga del generador de imán permanente la batería para asegurar la fuente de alimentación de los lugares aislados, fuera de línea a un local eléctrico de la rejilla.
VENTAJAS DE NUESTRO DISEÑO
Nuestro diseño es confiable, simple y compacto
Nuestros conocimientos técnicos son la integración de los imanes de las tierras raras. Son muy estables, con el alto campo magnético coactivo y la alta energía específica
Estabilidad del voltaje en vías de tiempo
Ninguna pérdida del voltaje incluso después un cortocircuito
Nuestro diseño permite una salida óptima según la configuración requerida
El desmontar sin pérdida del voltaje: ninguna desmagnetización irreversible
Gran número de soluciones: número del poste, tamaño para las máquinas que permiten considerar todos sus requisitos de espacio exigentes
Se optimiza el interfaz mecánico
El cociente más alto del energía-a-peso
En la impulsión directa sin multiplicador o el engranaje de la velocidad
NinguÌn mantenimiento necesitó para la máquina sin cojinetes
El mantenimiento limitó a los cojinetes solamente para la máquina con los cojinetes
CARACTERÍSTICAS ELÉCTRICAS
Valores económicos máximos
Monofásico trifásica o
Efectividad 500 V máximos del voltaje U (entre las fases)
Energía P mech. 20 kilovatios máximos
Frecuencia F 400 hertzios máximos
Factor de energía: phi 0 de lechuga romana < phi de lechuga romana < 1
Distorsión el 5% máximo (sin carga y a carga plena)
Velocidad clasificada 3000 RPM máximas
CARACTERÍSTICAS MECÁNICAS
Enfriamiento: IC 00, IC 01, IC 0041 o IC 0141
Protección: IP 00, IP 23, IP 44 o IP 55
Clase F del aislamiento
Clase F o B de la subida de temperatura: 100 K o 80 K
Temperatura ambiente: 40°C u otros
Según las velocidades requeridas y los modos del montaje (rotor/estator): el atar de los rotores (imanes): fibra metálica o del carbón
|
|
Los alternadores PARTNER y POWER son fruto de 50 años de experiencia
de LEROY-SOMER, especialista de máquinas rotatorias y alternadores de baja, media y alta tensión.
La gama LEROY-SOMER va desde 1kVA hasta 20MVA y cuenta con una organización industrial a nivel mundial, centrada en 9 fábricas en Europa, Américas y Asia.
Innovación, capacidad tecnológica, fiabilidad de los productos y servicio son exigencias con las que los hombres de LEROY-SOMER se enfrentan a diario para la satisfacción de sus clientes… y para seguir siendo, de manera duradera los líderes mundiales en la producción de alternadores.
En el mundo 1 de cada 4 alternadores entre 10 y 2500 kVA es un LEROY-SOMER.
|
|

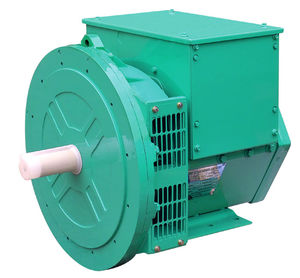

GENERADORES SIN CEPILLO LA MONOFÁSICO SYNCRONOUS DEL CONDENSADOR
y AUTORREGULADO CON LOS GENERADORES MONOFÁSICOS AUTOMÁTICOS del CEPILLO del REGULADOR de VOLTAJE (A.V.R.).
N. postes: dos o cuatro
Frecuencia: 50 o 60 hertzios
Gama de energía: a partir 1.0 KVA a 16 KVA.
La combinación de descargar la jaula y ranuras sesgadas en la forma de onda óptima de la garantía del rotor con la distorsión armónica total (THD) los = 5In.
THD el < 6%
Protección IP23.
Exactitud del voltaje: +-5%; +-2% estafa A.V.R.
Clase del aislamiento: H.
Fabricado de acuerdo con el directorio 98/37 de la máquina, la compatibilidad electromágnetica 2004/108/CE directivo, la baja tensión 2006/95/CE directivo (y las enmiendas posteriores relevantes) y los estándares siguientes: EN 60034-1 (IEC 34-1), EN 61000-6-1, EN 61000-6-3 DE CEI DE CEI DE CEI.
|
|
CEPILLO TRIFÁSICO DE SYNCRONOUS Y GENERADORES COMPUESTOS
y CEPILLO TRIFÁSICO GENERAOTRS de SYNCRONOUS CON EL REGULADOR de VOLTAJE AUTOMÁTICO (A.V.R.)
N. postes: dos o cuatro
Frecuencia: 50 o 60 hertzios
Gama de energía: a partir 5.0 KVA a 30.0 KVA.
La combinación de descargar la jaula y ranuras sesgadas en la forma de onda óptima de la garantía del rotor con la distorsión armónica total (THD) los = 5In.
THD el < 6%
Protección IP23.
Exactitud del voltaje: +-5%; +-2% con A.V.R.
Clase del aislamiento: H.
Fabricado de acuerdo con el directorio 98/37 de la máquina, la compatibilidad electromágnetica 2004/108/CE directivo, la baja tensión 2006/95/CE directivo (y las enmiendas posteriores relevantes) y los estándares siguientes: EN 60034-1 (IEC 34-1), EN 61000-6-1, EN 61000-6- DE CEI DE CEI DE CEI
|
|
|
|
|
|

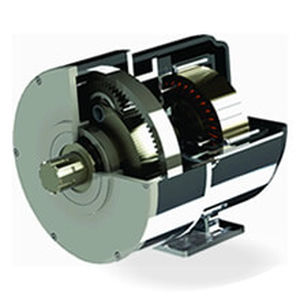

Un alternador del imán permanente es una energía que genera el dispositivo que produce una salida sinusoidal cuando una entrada mecánica a su eje o eje es aplicada. Este dispositivo se construye mucho como un motor sin cepillo con la selección apropiada de materiales y de bobina de aislamiento para emparejar el ambiente y el uso. Esencialmente, un alternador es a un motor sin cepillo un qué tacómetro está a un motor brush-type salvo que el uso del alternador es producción de energía en vez de regeneración de la tarifa.
Capacidades del diseño
La maestría en diseño del motor traduce al desarrollo del alternador
Software propietario del diseño con el modelado de funciones
Ingenieros de diseño experimentados del alternador
Diseños existentes y útiles del motor que se pueden utilizar para los alternadores
Gama del diseño
Especificaciones:
Diámetro exterior 1 a 30 pulgadas (25.4 a 762 milímetros)
Estilo de la crepe
sin cepillo conectada trifásico de "Y"
Contenido o frameless
CA continua de potencia de salida hasta el pico 50kW
Velocidades estándar a 10.000 RPM, otras velocidades como sea necesario
Mangas del rotor disponibles
Características especiales disponibles en la petición del cliente
|
|
|
|
|
|
El sistema consiste en un generador de imán permanente y un inversor la monofásico que se aplicarán a un sistema de generación (con un motor de gasolina)
Mientras que el uso está en el campo doméstico, la estabilidad y la calidad del voltaje generado deben conceder el funcionamiento y la seguridad correctos de dispositivos electrónicos, de computadoras, de los aparatos electrodomésticos, del etc.
Nuestra puntería es realizar un sistema de control que conceda el voltaje de la salida de un inversor constante en la presencia de variaciones de la carga. , También, optimizando los funcionamientos de motor que adaptan la velocidad en función de la carga de la salida. La consumición y el ruido de combustible se reducen dramáticamente.
El generador se ha observado con una máquina trifásica del imán permanente (NeFeBo) para obtener una densidad del poder más elevado y volúmenes reducidos; la bobina del estator es interior mientras que el rotor funciona afuera.
Para el generador las dimensiones consideran la tabla adjunto incluida.
Las características del inversor principal son:
- Voltaje de la salida: monofásico de 230V -50Hz (60Hz a pedido)
- THD: el < 2%
- Energía continua máxima: 10KW
- Sobrecarga máxima: 30-50% (dependiendo del motor) restringido a tiempo
- Dos de estos dispositivos se pueden ligar paralelamente para aumentar vatiaje disponible a través de los enchufes del generador.
- Funcionamientos que siguen ISO8528 (generador-fijar): Clase G4/G3
|
|
Los alternadores del LSA R y del LSA H son los alternadores incluidos (IP 55).
En el LSA R, el enfriamiento es realizado por un aire/un cambiador del aire (índice de enfriamiento: IC 6.A1.A1 de acuerdo con IEC estándar 60034-6).
En el LSA H, el enfriamiento es realizado por un cambiador del aire/del agua (índice de enfriamiento: IC 8.A1.W7 de acuerdo con IEC estándar 60034-6).
Son particularmente convenientes para los usos exigentes por ejemplo: Infante de marina, aceite y gas, etc.
Como opción, pueden ser ATEX (atmósfera explosiva) certificados de acuerdo con la protección T3 de EEXem II.
TAPA DEL FUNCIONAMIENTO ELÉCTRICO DE LA GAMA:
- Aislamiento de la clase H
- Bobina estándar (3 alambres + neutrales), 6 alambres, 2/3 echada, tipo No. 6S
- 50 hertzios de gama del voltaje: 380 V - 400 V - 415 V y 220 V - 230 V - 240 V
- 60 hertzios de gama del voltaje: 380 V - 416 V - 440 V - 480 V y 220 V - 240 V
- Capacidades de la eficacia alta y el comenzar
|
|
|
Nuestro diseño modular permite por tiempos reducidos de instalación. La subestación se construye y se prueba en nuestras instalaciones y se entrega a su sitio en módulos separados. La preinstalación implica solamente el verter del concreto y el conectar de la subestación con la rejilla de electricidad. Su subestación estará lista para ir con un mÃnimo de tiempo y de esfuerzo.
|
|

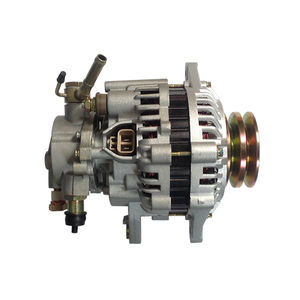

VOLTAJE 12V
VELOCIDAD DE TRABAJO 1000～ DEL INVERSOR DE CORRIENTE; 18000 RPM
TEMPERATURA AMBIENTE MÁXIMA. 110 ℃ EN FUNCIONAMIENTO; MÁXIMO.
SALIDA 90～ 130A
MÁXIMO del peso 6KG.
|
|
|
|
|
|
TURBO AND HIDROGENERADORES
Descripción
Entre todos los productos WEG se destacan los Turbogeneradores e Hidrogeneradores, que son utilizados por las compañías generadoras de energía por su alta eficiencia y durabilidad.
Características Técnicas
Turbogeneradores
Potencias: hasta 60.000 kVA
Carcasas: 355 hasta 1.120 (IEC)
Tensiones: hasta 13.800 V
Grado de protección: IP23 hasta IPW56 / IPW65
Rotación: 1.800 rpm
Hidrogeneradores
Potencia: hasta 200.000 kVA
Carcasas: 355 hasta 3.150 (IEC)
Tensiones: hasta 13.800 V
Grado de protección: IP23 hasta IPW56 / IPW65
Rotación: 1.200 hasta 180 rpm
GENERADORES PARA GRUPOS ELECTROGENOS
Descripción
La vasta experiencia de WEG en la fabricación de generadores resulto en el lanzamiento de la línea de generadores sincrónicos, sin escobillas y con regulación de tensión electrónica, la Línea G.
Disponibles hasta 4.200 kVA, los generadores de la línea G son aplicados principalmente en grupos generadores a diesel y gas, también están aptos a trabajar con turbinas a vapor o hidráulicas. Operan en todas configuraciones de grupos generadores sean estos de emergencia o servicio continuo en el área industrial, comercial, naval, telecomunicaciones, minería, construcción civil, irrigación, hospitales y otros.
Potencias: 12,5 hasta 4.200 kVA
Carcasas: 160 hasta 560 (IEC)
Tensiones: 220 hasta 6.900 V
Grado de protección: IP21 hasta IPW55
Rotación: 1.800 hasta 900 rpm
|
|
* alambre la monofásico 4, conveniente para la conexión de serie 220-240V o la conexión paralela 110-120V.
* el centro golpeó ligeramente a la tierra (cte) ofrecida.
* autoexcitador sin cepillo.
* regulación de voltaje el + 4% - el 6%.
* adaptación para adaptarse al montaje estándar del reborde y del eje del motor del SAE J690 A (otros montajes disponibles a petición incluyendo dos cojinetes).
* plataforma de la ayuda de la caja terminal proporcionada.
* robusto morir los endbrackets de la fundición de aluminio.
* sellado para el cojinete del anti-arrastramiento de la vida.
* construido para conformar con la mayoría de los estándares industriales principales.
|
|
Como el abastecedor principal en este segmento de mercado, nuestras fuerzas se sitúan en una gama de energía entre 500 kilovatios y 5.000 kilovatios, incluyendo los generadores enfriados por líquido (los generadores de la inducción, generadores síncronos, variable-velocidad conducen con los generadores de la inducción de la alimentación dual y los convertidores de frecuencia).
Las ventajas más importantes de nuestro alcance de servicios son cliente flexible y diseño planta-específico y la calidad de nuestros motores.
La experiencia de muchos años con los motores enfriados por líquido bajo condiciones extremas (en la explotación minera, desde 1970) garantiza a nuestros clientes la ayuda de un socio con la tecnología más sofisticada y la mejor red de servicio. Puesto que 1989 nosotros han entregado más de 4.000 motores enfriados por líquido para las estaciones de las energías eólicas por todo el mundo.
|
|
ALTERNADOR DE 3 FASES CON LOS IMANES PERMANENTES
Alternador de 3 fases: 18 postes
Diámetro externo: 128 milÃmetros
Velocidad de trabajo máxima: 12000 RPM
Salida de energÃa: 460 W
Momento de inercia: 30 Kg.cm 2
Peso: 2.2 kilogramos.
|
|
|
|
|
|
La gama de alternadores frameless del imán permanente de STK trata los usos de los turbogeneradores del viento en la energía baja y media que necesita el cociente más alto del energía-a-peso en la impulsión directa sin el engranaje para emparejar soluciones rentables.
Cada componente de un alternador del generador de turbina de viento y de la turbina de viento requiere fuerza y la precisión máximas para asegurar control perfecto sobre las láminas.
Características principales de los alternadores de la turbina de viento
Energía clasificada a partir del 200 W hasta 99 kilovatios dependiendo del tamaño y de velocidades clasificadas.
Velocidades clasificadas a partir de 80 RPM hasta 1500 RPM.
Seis diámetros totales a partir de 145 milímetros hasta 795 milímetros.
Diámetro interno a partir de 56 milímetros hasta 630 milímetros.
Varios voltajes disponibles hasta el vacío 500.
Activos de los alternadores de la turbina de viento
NinguÌn multiplicador de la velocidad, ninguÌn engranaje
NinguÌn mantenimiento
El cociente más alto del energía-a-peso en la impulsión directa
Simplificación del diseño mecánico
Interfaz mecánico fácil
Optimización del coste
Características de la gama de alternadores de la turbina de viento
La gama de los alternadores frameless STK del imán permanente incluye 6 tamaños a partir de 145 milímetros hasta 800 milímetros de disponible en cuatro diversas longitudes por tamaño y dos velocidades clasificadas estándar
|
|
FINES GENERALES:
- GENERADOR ACTUAL
- SOLDADOR ACCIONADO POR EL MOTOR
- GENE DEL VIENTO
VENTAJAS DE NUESTRO DISEÑO
Confiable, simple, y acuerdo.
Utiliza los imanes de la tierra rara que son muy estables, con el altos campo magnético y arriba especÃfico coactivos
energÃa, y el cociente más alto del energÃa-a-peso.
Estabilidad del voltaje en proceso en un cierto plazo.
Ninguna pérdida del voltaje,… incluso después un cortocircuito.
El cociente más alto del energÃa-a-peso.
Impulsión directa, sin multiplicador de la velocidad o el engranaje.
Nuestro objetivo del producto era alcanzar el factor cogging posible más bajo para asegurar el mejor
funcionamiento para las turbinas, incluso en el viento relativo bajo speeds.RATOR
|
|
Generadores Síncronos, con potencias que van desde 1.250 kVA hasta 40 MVA y tensiones desde 690 V hasta 15 kV para Generación Hidroeléctrica, para turbinas Pelton, Francis y Kaplan. Refrigerados por aire o por agua. Construcción horizontal o vertical. Hasta aislamiento H, de IP-23 hasta IP-56. Según normas internacionales IEC, NEMA, etc.
Generadores Síncronos de 2 polos hasta multipolos, con potencias que van desde 1.250 kVA hasta 40 MVA y tensiones desde 690 V hasta 15 kV, para Energía, Oil & Gas, Sector Naval y Offshore para turbinas de vapor, gas y motores diesel. Refrigerados por aire o por agua. Construcción horizontal. Hasta aislamiento H, de IP-23 hasta IP-56. También EExp. Según normas internacionales IEC, NEMA, etc.
|
|
4 postes - generadores síncronos del LV
SpecificationsType: SA 4 DE MJB 630
Velocidad del Vn de la energía
KVA V RPM
@50 hertzio: 3000 400 1500
@60 hertzio: 3450 480 1800
Material del marco: Acero
|
|
GAMA de AvK: GENERADORES DEL EMPUJE
Los generadores de AvK del tipo EMPUJE de la serie son el resultado de un proceso de desarrollo avanzado en el cual los métodos de fabricación eficientes tan bien como experiencia de muchos años en los usos de tales generadores síncronos fueron utilizados.
Esto se aplica al diseño mecánico, a las características eléctricas y a las características de la ingeniería de control.
La serie del EMPUJE fue desarrollada con el foco spezial en eficacia óptima y la alta estabilidad así como una vida de servicio larga. Además, el diseño mecánico de las máquinas fue concebido de una manera tal que el cliente tenga un alto nivel de flexibilidad en este disposel en términos de tipos y tipos de recinto.
|
|
Diseñamos la inducción y los generadores asincrónicos para la producción de energía descentralizada. Nuestros generadores son caracterizados por eficacia alta y confiabilidad. Nuestros generadores de la inducción se utilizan en motores de gas así como las turbinas del gas y de vapor.
Su gama de energía está entre 400 KVA y 25 MVA en un voltaje nominal entre 2.3 kilovoltios y 13.8 kilovoltios (20 kilovoltios). También construimos los generadores asincrónicos de baja tensión y de alto voltaje para las turbinas hidroeléctricas (diez-poste al veinte-poste, 200 kVA-5,000 KVA).
|
|
Gama disponible a partir de 2000 KVA para 5370 KVA. (Punto bajo, medio y alto voltaje)
Baja tensión a 690 V
Voltaje medio a 4160 V
Alto voltaje a 13.800 V
* Escoger o la construcción que lleva 2.
* Control de PMG/AVR.
* Los estatores en forma de son estándar en MV80/HV80.
* Adaptadores del motor a SAE00+0, discos de acoplamiento a SAE21 y 24.
* La protección del recinto IP23 es estándar.
* Versión marina disponible.
|
|
|
|
|
|
GAMA de AvK
AvK - generadores, confiables en servicio en todos los continentes
En tierra en plantas inmóviles así como en usos móviles tales como vehículos y grúas ferroviarios.
En el mar a bordo de las naves y en las plataformas petroleras costa afuera.
Hay una gran variedad de usos:
fuente de alimentación eléctrica continua en la operación o el funcionamiento aislada paralelamente a la carga máxima de las cañerías
operación de la carga máxima de las cañerías paralelamente a la fuente de alimentación de emergencia de las cañerías para los usuarios críticos, e.g. en centrales eléctricas, plantas industriales, hospitales, edificios de high-rise
usos especiales por ejemplo:
convertidores de frecuencia, Subir-sistemas, y soluciones de los sistemas que cubren las demandas más altas en términos de diseño y/o funcionamiento eléctrico
Los generadores son convenientes ser conducido cerca:
Diesel y motores de gas; gas, agua y turbinas de vapor; energía-tomar-apagado (PTO) las cajas de engranajes; molinoes de viento.
Las salidas disponibles se extienden a partir de 150 KVA a 30 MVA, de la baja tensión hasta 15 kilovoltios. Conversión de frecuencia, e.g. 60:50 hertzio del hertzio del 50:60.
|
|
12 POSTE TRIFÃSICO EN el diámetro externo de FLYWHRotor de la TIERRA RARA: 95 milÃmetros
Diámetro externo del estator: 84 milÃmetros
Centro del diámetro del estator: 31 milÃmetros
Salida de energÃa: 170 - 225 - 350W en 12 V
Velocidad de trabajo máxima: 15000 RPM
Momento de inercia: 10 kg.cm ²
Regulador: Desviación
Usos: baterÃa que recarga para
motores con el MAGNETO electrónico Ø95 milÃmetro del injectionEEL del combustible
|
|
SALIDA NOMINAL 85With5000rpm
MOTOR APLICABLE 50CC
EQUILIBRIO CONTRARIO 12±2 Kg-cm2
|
|
|
|
ver los resultados de la categoría siguiente :
