Los gatos flexibles PRONAL, inflados en general con aire u otro fluido (agua, aceite, glicol), según las aplicaciones, son componentes neumáticos que realizan funciones mecánicas como empujar, prensar, guiar, pinzar, bloquear, amortiguar, levantar, desplazar...
Se integran fácilmente en los mecanismos, interviniendo en prensas, moldes, transportadores, robots de manutención, mesas elevadoras...
Ventajas:
- poco grosor al vacío,
- dimensiones reducidas,
- presión uniformemente distribuida,
- gran facilidad de adaptación,
- fuerza de elevación importante.
Gama muy diversificada
- estándar de forma cuadrada (100 hasta 1000 mm de lado), de simple o múltiples etapas, hasta 7 bar de presión de inflado (12 modelos),
- hecho a medida, forma rectangular o tórica, todas las dimensiones,
- accesorios múltiples y adaptables según el entorno.
Los cilindros flexibles, fabricados a partir de tejidos con revestimiento de elastómero, son vulcanizados al vacío a una temperatura de 140°C.
|
|
Pronal ha desarrollado una nueva gama de membranas flexibles inflables de poliuretano, reforzado o no con textil, que se adapta a bajas presiones de inflado (a partir de 0,01 bar). Dichas membranas unen flexibilidad, elasticidad y poco volumen.
Se proponen numerosos modelos (formas y dimensiones) para responder a las aplicaciones más diversas.
|
|
Los actuadores de Airstroke del pedernal se han utilizado de largo en el mercado industrial mientras que los actuadores neumáticos incorporados en la maquinaria nueva e innovadora diseñan tan bien como los actuadores del reemplazo para los usos existentes que habían utilizado previamente los cilindros neumáticos o hidráulicos tradicionales.
Estos mercados del reemplazo son creados por las ventajas de un actuador neumático emparedado flexible que sea durable, funcionan bien en ambientes industriales corrosivos y abrasivos, aceptan fácilmente el desalineamiento, y tienen un alto cociente del movimiento a la altura derrumbada. Cada uno de estas características da a actuadores de Airstroke del pedernal la ventaja sobre los cilindros tradicionales.
|
|
Nuestra facilidad suiza Feinmechanik AG de Bansbach fabrica los cilindros neumáticos especiales y los accesorios neumáticos. ¡Nuestra calidad, confiabilidad y durabilidad está en segundo lugar a ningunos!
Nuestro negocio de la fabricación del contrato es el tercer pilar principal de nuestra compañía. Nuestra satisfacción de cliente es el punto central de este negocio. Todos los productos son cliente específico y corresponden exactamente a los requisitos del uso; incluso para las cantidades muy bajas mantenemos los cilindros más de alta calidad.
Cilindros neumáticos especiales:
Los productos de encargo se diseñan, se desarrollan y se fabrican según la petición del cliente. Eso significa que podemos ayudarle con cualquier uso. ¡Cualquie proyecto, en caulquier momento!
|
|
|
Los cilindros del aire han sido siempre una parte integrante de la línea de Clippard Minimatic. Durante los años Clippard ha respondido a las peticiones de usuarios del cilindro de proporcionar tamaños adicionales de los cilindros del aire y de los productos auxiliares de la ayuda. Mientras que competitivo están tasados, estos productos mantienen el estándar de Clippard para la calidad y la confiabilidad que ha sido el estándar industrial durante muchos años.
|
|
|
|
|
|
los cilindros neumáticos de la barra de lazo de la serie de 2A de Parker de los cilindros 2A son cilindros resistentes, acero-corpóreos diseñados para los usos donde estaría vulnerable un cilindro neumático aluminio-corpóreo convencional al daño físico externo. Los usos típicos incluyen los molinos de acero, los fundidores de aluminio y las fundiciones.
los cilindros 2A se diseñan a las especificaciones de NFPA y del ANSI.
Presión estándar: barra hasta 18 (250psi)
Tamaños de alesaje: 25.4m m hasta 355.6m m (1 " a 14 ")
Opción de los hilos de rosca de los diámetros de barra y del extremo de barra
15 estilos estándar del montaje
Cualquie longitud de movimiento práctica
Gama de temperaturas estándar: -20°C a 80°C
Conveniente para el aire filtrado y lubricado - también disponible para el aire no-lubricado
Las opciones incluyen los amortiguadores, los ajustador del movimiento, los bramidos y los limpiadores, los sensores de proximidad etc. de la barra.
Diseños del Special a la especificación del cliente.
|
|

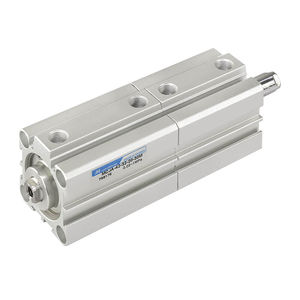

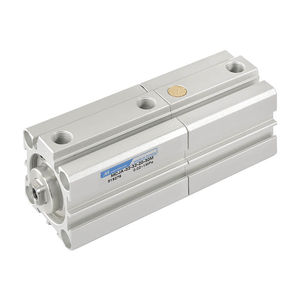

El cilindro compacto impresiona la mayoría por sus pequeñas medidas de la instalación. Esto fue optimizada por la barra de pistón de desaparición. A pesar de las pequeñas medidas de la instalación, cargas hasta 4.000 kilogramos
puede ser movido. Incluso las piezas de conexión fueron adaptadas a estas pequeñas medidas de la instalación.
Entrarnos en contacto con y encontraremos el cilindro conveniente para su uso
características de producto:
* diametre de la barra de pistón: 30 - 50 milímetros
* diametre del cilindro: hasta 300 milímetros
* función: funcionamiento simple o doble
* longitud de movimiento: 20 - 30 m
* fuerza en la barra 6: 4.000 kilogramos
* presión de funcionamiento: barra 6
* gama de temperaturas: -20 °C - °C +80
* Clase de montaje: cerradura del reborde
|
|
Las Unidades de cilindro SCHMIDT® de Doble Efecto son útiles componentes para la construcción de máquinas especiales. Se pueden montar independientemente y están equipadas con un kit magnético para detectar la correspondiente posición final usando un sensor de cilindro. Las unidades de cilindros, neumáticos o hidroneumáticos, con adaptadores, o de rodilleras alcanzan una fuerza de hasta 100 kN.
Para datos más completos, por favor ver los capítulos Prensas neumáticas SCHMIDT® con monitorización de fuerza/carrera, Prensas neumáticas SCHMIDT® y Prensas hidroneumáticas SCHMIDT®.
|
|
|
Diámetro 10 de OCT. de la serie con 25m m. Las conexiones o los Rapids roscados prefabricaron el pistón octagonal = beneficio del empuje el de17% y del antirotación del vástago. Construcción compacta, aluminio formado del tubo, 1 solamente tipo de ayuda y detector para todos los diámetros.
|
|
|
|
|
|
Nonrotating, doble que actúa 4 tamaños de alesaje 3/4 " con estándar a 2 " movimientos 4 el "
Las barras de pistón gemelas se incorporan en culata para alcanzar NON-ROTATION. Las barras se sujetan con seguridad al pistón y son atadas juntas externamente por una barra de la herramienta del extremo de barra.
La barra de la herramienta asegura que las barras se mueven en tándem y proporciona una superficie de montaje ideal para cualquier accesorio requerido por su uso. La barra de la herramienta se suministra con los agujeros de montaje roscados o los agujeros de montaje agujereados contrarios opcionales.
Características:
4 tamaños de alesaje (3/4 " a 2 ")
Movimientos " estándar a 4 (consultar la fábrica para movimientos más largos)
Cuerpo compuesto autolubricador
Despejar las cabezas anodizadas de la aleación de aluminio
Pernos del lazo del acero inoxidable
Buje de bronce de Rod
Prelubed con la grasa de Magnalube-G®
Pistón plateado cromo Roces de acero inoxidable
Barra de la herramienta del extremo de Rod
Servicio aéreo a 200 PSI
Presión de funcionamiento recomendada mínimo - 15 PSI
Grado del Temp (cilindro) -25° a 225°F (- 32° a 121° C)
Grado del Temp (sensores electrónicos) -4° a 176°F (- 20° a 80° C)
Sellos interno lubricados del buna-n
Muchas opciones disponibles
Detección magnética del pistón disponible
|
|
Impulsión de estante y del piñón
La posición de final del movimiento es ajustable, cociente de la fuerza es posible
Con este cilindro hidráulico, un movimiento del movimiento puede ser convertido en una rotación. El cilindro funciona en ambas direcciones.
Entrarnos en contacto con y encontraremos una impulsión conveniente de estante y del piñón para su uso, también.
características de producto:
* diametre del estante: 16 - 20 milímetros
* diametre del cilindro: 63 - 100 milímetros
* función: funcionamiento doble
* longitud de movimiento: hasta 200 milímetros
* fuerza en la barra 6: 180 - 47 kilogramos
* presión de funcionamiento: barra 6 - 10
* gama de temperaturas: -20 °C - °C +80
|
|
Cilindro redondo aumentable
Este cilindro impresiona la mayoría por sus medidas compactas de la instalación. Debido a la barra de pistón de desaparición, la longitud total puede ser optimizada. A pesar de las medidas compactas de la instalación, a
el considerable movimiento se puede alcanzar como el cilindro se puede producir como alternativa telescópica.
¡Entrarnos en contacto con y encontraremos el cilindro conveniente para su uso!
características de producto
* diametre de la barra de pistón: 25 milímetros
* diametre del cilindro: 40 milímetros
* función: funcionamiento doble
* longitud de movimiento: hasta 850 milímetros
* fuerza en la barra 6: 110 kilogramos
* presión de funcionamiento: barra 6 - 10
* gama de temperaturas: -20 °C - °C +80
* Clase de montaje: cerradura del reborde y del pivote
|
|
Cilindro rector
con dos guías de diapositiva
con la guía de diapositiva corta
con la unidad de la seguridad
con la guía de diapositiva debajo
Información técnica
· ZSS y ZKS se han diseñado para cargas más altas.
· Montando una manera linear de la guía en el lado inferior del cilindro, las cargas y los momentos muy altos se pueden continuar
· Movimiento máximo 3000 milímetros, de más largo encendido
· ZSS con dos carros rectores y una longitud apropiada apenas tienen gusto del cilindro del estándar de ZS
· ZKS con un carro rector
|
|
|
Gato que hace frente al diámetro estándar 32 de la ISO 24562 con 250m m. Terminar la gama. Atar TRB del gato, PRA formado y PRB, ICL agroalimentario del gato específico.
|
|
|
|
|
|
Cilindros del bloqueador de barra
* La línea original cilindro de Bimba del bloqueador de barra es una unidad normalmente afianzada con abrazadera que sostiene la barra del pistón en la posición cuando la presión de aire no está presente. Es ideal para prevenir la deriva en la parada de la máquina.
* El cilindro del aire del bloqueador de barra tiene chavetas del pasador que monten en el surco de la leva. Cuando la presión de aire está presente, el pistón se actúa y las chavetas del pasador siguen la leva a la posición abierta, permitiendo que la barra del pistón viaje libremente a través de la brida de apriete. En la ausencia de presión, el muelle actúa el pistón y los pasadores siguen a la posición cerrada, activando la brida de apriete de la barra.
* El bloqueador de barra no es un dispositivo de seguridad. No puede ser utilizado para la detención intermedia; el cilindro se diseña para prevenir la deriva de una posición inmóvil.
* El peso de la carga no debe exceder la fuerza que se sostiene indicada para el cilindro.
* Los tamaños de alesaje son 3/4 ", 1-1/16 ", 1-1/2 ", y 2".
|
|
El atractivo cilindro de carrera corta. Ahorrador de espacio - potente - probado y verificado. Con ranuras para detectores de proximidad SM..-8/SM..-10.
• Diámetros 4 ... 100 mm
• Carreras 2.5 ... 25 mm
• Distribución de agujeros de fijación según ISO 6431 para diámetros de 32 ... 100 mm
|
|
Sin esquinas ni bordes agudos - y aún así atractivo! Según ISO 6431/VDMA 24562. Redondeado, diseño fácil de limpiar, con detectores de proximidad integrados.
• Diámetros 32 ... 100 mm
• Carreras 10 ... 500 mm
• Junta rascadora del vástago en PUR
• Alta resistencia a la oxidación
• Grasa de lubricación aprobada por la industria alimentaria (según USDA-H1) y junta rascadora en el vástago (según FDA)
• Opcional: Tornillos de la culata en acero inoxidable
|
|
Cilindros del diafragma
El " cilindro agujereado del diafragma este 1-1/4 se diseña para un uso de fijación con abrazadera con pérdidas de fricción mínimas. Su altura total corta permite que el cilindro quepa en un espacio apretado con la fricción mínima.
Longitud de movimiento: .12 ".
La fuerza de la salida será el aproximadamente 15% menos que teórico cuando las unidades no son movimiento completo extendido.
Los cilindros no se deben funcionar sin una pieza que es afianzada con abrazadera (la extensión se debe limitar por el cliente para maximizar vida).
|
|
CILINDROS ESTÁNDAR DEL AIRE DEL DIAFRAGMA DEL BALANCEO
Estos cilindros proporcionan la conversión virtualmente sin fricción de la presión neumática a la fuerza linear.
PEQUEÑOS CILINDROS DEL AIRE DEL DIAFRAGMA DEL ALESAJE
El mismo funcionamiento libre de la fricción que nuestros cilindros clasificados más grandes del aire.
|
|
|
|
|
|
|
Estos productos ofrecen una amplia gama de cilindros tradicionales y los innovadores también: Cilindros del cartucho: Barra de pistón roscada, barra de pistón Ninguno-roscada. Tamaño del alesaje: 6 - 10 - 16. Mini ISO 6432 de los cilindros: Haber amortiguado solo y doble, escoge o a través de la barra de pistón. Alesajes: 8, 10, 12, 16, 20 y 25. Mini ISO 6432 de Inox de los cilindros: Magnético doble; Doble sin el imán. Alesajes: 16, 20 y 25. Cilindros A95: Solo y doble amortiguados; Escoja o a través de la barra de pistón. Tamaño del alesaje: 32, 40, 50 y 63. Cilindros compactos: Magnético solo y doble; Escoja o a través de la barra de pistón magnética; Antirotación magnético. Tamaño del alesaje a partir del 12 a 100 milímetros. Cilindros cortos del movimiento: Magnético solo y doble; Escoja o a través de la barra de pistón magnética; Antirotación magnético. Tamaño del alesaje a partir del 12 a 100 milímetros. ISO 6431 del cilindro VDMA: Magnético amortiguada doble; Magnético de acción simple; Escoja o a través de la barra de pistón magnética; En tándem. Alesajes a partir del 32 a 125 milímetros. Cilindros rotatorios: Haber amortiguado doble y magnético con el piñón masculino; Haber amortiguado doble y magnético con la conexión femenina. Alesajes a partir del 32 a 100 milímetros. Interruptores magnéticos, unidades de la guía, cerradura de Rod de pistón, montando los accesorios.
|
|

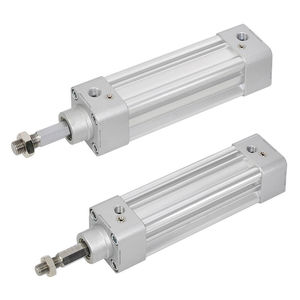

Cilindros de la ISO
Conforme a especificaciones estándar de la ISO 6431/6432, los cilindros de la ISO de Bimba se diseñan para ser fácilmente permutables en el mundo entero. Bimba cubre sus necesidades.
Servicio confiable de un líder mundial produciendo millones de actuadores cada año
Pre-lubricado para una operación más larga, sin necesidad de mantenimiento
Topes amortiguadores
El rodillo formó los hilos de rosca
Pistones de alta resistencia clavados y sellados permanentemente
Barras pulidas rodillo del acero inoxidable
Materiales avanzados del cojinete y del sello para usos más altos de la velocidad
Construcción rodada doble
Retención mecánica permanente; las agujas no pueden soplar hacia fuera bajo presión
El resultar disponible de los ahorros de espacio de dimensiones externas más pequeñas
Dirige el aluminio disponible de i n, el acero inoxidable y Delrin®
Diseño y plazo de expedición rápidos para las modificaciones de encargo
|
|
|
|
|
|
Cilindros del aire del patrón
* "Original", con las juntas "cuerpo de acero inoxidable del final" 304 del espejo, capuchones doble-rodados del extremo, manguito de bronce sinterizado de la barra, de una taza del Buna N "U" y nuestro lubricante especialmente formulado HT-99.
* Tamaños de alesaje: 5/16 ", 7/16 ", 9/16 ", 3/4 ", 7/8 ", 1-1/16 ", 1-1/4 ", 1-1/2 ", 1-3/4 ", 2 ", 2-1/2 ", 3 ". Gran variedad de estilos del montaje. Muchas opciones del catálogo del patrón: ¡los bumpers, la extensión adicional de la barra, la lubricación de Magnalube® G, el muelle pesado, las opciones giradas de los puertos, bajas y das alta temperatura, pistón magnético, limpiadores de la barra, ninguno-roscan la barra y más!
* Entrega rápida de los modelos del catálogo -- almacenamos más de 150.000 y podemos hacer cualquier modelo del catálogo en 5 días o menos.
* ¡Si usted necesita algo un pedacito diferente que cuál está en el catálogo, llamarnos! Más que mitad de nuestro negocio es los cilindros "especiales" que diseñamos para los usos específicos.
|
|
Cilindro original de Pancake® disponible en 8 series PD3 de la Multi-Posición de los tamaños de alesaje
Cilindros inoxidables del cuerpo de acero de la serie 1® del cilindro de las ofertas del ahorro de espacio del diseño de la serie cuadrada de "F"
El cilindro global de SeriesTM es movimientos métricos verdaderos del intercambio Hola-PowerTM de una oferta del cilindro a 42 "
El cilindro dirigido serie de "GT" Toolplate se basa en los movimientos globales de la oferta del cilindro de LongstrokeTM del cilindro de SeriesTM a 42"
Serie estándar PSD, PSR, PSX, PWD y PTD de Pancake® II
Cilindros del aire de NFPA
Pancake® II Nonrotating, serie gemela PND de Rod
Cilindros de la abrazadera del oscilación

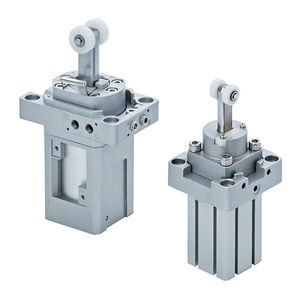

Cilindros del tapón
|
|
Diámetro 10, 16, 20, 25, 32 mm
Carrera 10 ... 100 mm
Fuerza 94 ... 966 N
Detección de posiciones
Amortiguación fija
Guía de deslizamiento
Guías con rodamiento de bolas.
|
|
Para tareas sencillas que utilicen cilindros estándar: el DNCB, el más reciente miembro de la familia DNC. Ideal en todas las aplicaciones en las que se utilicen accionamientos avanzados técnica y funcionalmente.
• Nuevo sistema de émbolo que destaca por su funcionamiento extremadamente suave y su significativo aumento de rendimiento
• Compatible con accesorios y fijaciones del sistema modular DNC
• Diámetros 32 ... 100 mm
• Carreras 2 ... 2,000 mm
• Nuevos ajustes de precisión con escala para la amortiguación final
|
|
Alto rendimiento, larga vida, mantenimiento bajo: el de calidad superior del tipo cilindros de la barra del `s de Parker-Origa es un resultado de décadas de experiencia. Las soluciones específicas del cliente especial son parte de nuestro negocio diario.
Los conceptos innovadores del cilindro con características excelentes son la base del programa del cilindro de Parker-Origa. Las ventajas inherentes son factores importantes para la operación en soluciones del sistema. La automatización moderna con eficacia alta es no más un sueño. Soluciones especiales, que se desarrollan para los proyectos individuales, eficacia óptima de la garantía.
|
|
Los Cilindros Actuadores Neumáticos Serie HP de DADCO, cumplen o exceden las mayoría de los estándares mundiales, incluyendo el NAAMS (North American Automotive Metric Standards), ISO 6341 (International Standards Organization) y los Estándares Automotrices Alemanes (Verband Deutscher Maschinen- und Anlagenbau e.V. -VDMA 24-562).
Los Cilindros Actuadores Neumáticos de DADCO de la Serie HP tienen una construcción de alta calidad, son extremadamente durables y versátiles y están disponibles con una gran variedad de opciones.
|
|
|
Además de sus líneas generales de los productos estándar del catálogo, casi la mitad del negocio de Bimba consiste en los productos de encargo y semi-custom diseñados para los clientes específicos y los usos. Estos productos, usados en maquinaria y la automatización, se venden a los fabricantes de equipamiento y a los usuarios finales originales en el mundo entero en una variedad de extensión de industrias.
|
|
Todo el acero inoxidable reparable (estilo de la corona del timbre)
* El nuevos toda la línea original reparable inoxidable cilindros son ideales para la transformación de los alimentos, los productos químicos, médicos, farmacéuticos, costa afuera o equipo de marina, y los usos del producción de la energía o de desechos de la gestión. El diseño de la corona del timbre también ofrece la ventaja agregada del repairability lleno sin la necesidad de herramientas de mano asegurando el cuerpo al guía de la barra con una tuerca con estrías, roscada.
* Los tamaños de alesaje para los cilindros reparables de acero todo-inoxidables son 3/4 " y 1-1/16 ".
* Las especificaciones de la ingeniería incluyen el cuerpo de acero inoxidable 304, las juntas de la taza del Buna N "U" de la fricción y limpiador bajo de la barra, 303 endcaps del acero inoxidable, barra del pistón, y tuerca de la corona del timbre, y lubricante aprobado por la FDA compuesto del rodamiento de la barra y aprobado por la FDA.
|
|
El primer cilindro con superficie extremadamente lisa: rugosidad Ra de 0,6 µm, ejecución en acero inoxidable y con posibilidad de repararlo.
• Diámetros 32 ... 100 mm
• Carreras 10 ... 500 mm
• Construido en acero inoxidable
• Junta rascadora en PUR
• Completamente reparable (culata unida al perfil)
• Grasa de lubricación aprobada por la industria alimentaria (según USDA-H1) y junta rascadora en el vástago (según FDA)
|
|
|
|
