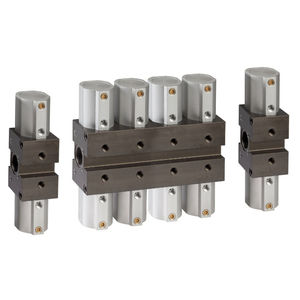

Nuestra gama de productos de automatización neumática.
El programa de productos va desde las electroválvulas individuales o en bateria hasta los sistemas de E/S descentralizados controladas por bus de campo, con entradas y salidas eléctricas o neumáticas
|
|
Caudal 360 ... 700 l/min
Ancho de construcción: 10, 20 mm
Variabilidad: Alimentación versátil de la presión, zonas de presión variables,
Alimentación adicional en cualquier conexióncontrol de válvulas en serie, hasta 32 posiciones de válvulas o 64 bobinas de válvula
Abiertos para Profibus-DP, Interbus, CANopen, DeviceNet, CC-Link
Presión desde -0,9 hasta 10 bar
Clase de protección IP65
E/S y conexión a bus de campo eléctricas por terminal eléctrico modular de tipo CPX.
|
|
|
|
|
|
¿Porque este tipo de distribución?
Porque responde en todos sus puntos a sus necesidades en términos de coste de instalación, de comunicación, de rendimientos (gran capacidad) y de facilidad de puesta en marcha.
Coste de instalación muy interesante
El coste de instalación está intimamente unido a la arquitectura de cableado de la máquina
Este es un punto muy importante : gracias a la drástica reducción de componentes tales como armarios, borneros, repartidores, cables, canalones ...y de cableado, la instalación global se ha vuelto más rentable, tanto a nivel de su puesta en marcha como de su mantenimiento

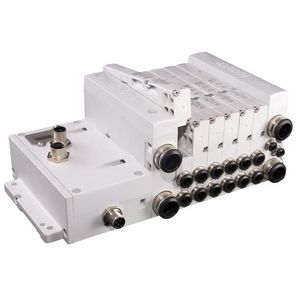

Recordemos que los islote de la serie 2000 están formados por una base -que lleva integrada la conexión eléctrica y neumática- a la cual se conectan los distribuidores (tecnología «Plug in»).
Una arquitectura evolucionada de grandes prestaciones y flexibilidad
La optimización del bus de campo es muy simple : una única conexión es suficiente en el islote maestro para que el autómata obtenga :
* Una comunicación a partir del bus de campo de su elección : PROFIBUS-DP, INTERBUS-S, AS-Interface, DeviceNet, Modbus-IDA, WorldFIP, ControlNet, AB 1771 RIO y también EtherNet/IP
* Una única dirección para 7 islotes como máximo que tengan eventualmente caudales diferentes.
Con ello, nos beneficiamos de una real optimización de la memoria del autómata y del tiempo de ciclo de red.
* Una capacidad de 224 distribuidores monoestables o 112 distribuidores biestables o mixtos
* En total : 96 entradas (captadores, botones-pulsadores ... ), 224 salidas, ya sean numéricas (incluyendo las bobinas) y/o analógicas, conectadas M12, Sub-D o mediante borneros
|
|

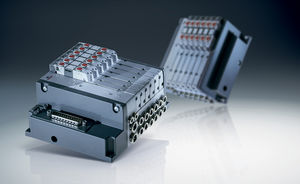

ASCO/JOUCOMATIC ha desarrollado varios diseños de islotes de distribución:
* Con base monobloque (Generación C, islotes ISO 1,2, islote ISO 01,02)
* Modular (Compact 8).
Este último es el mas pequeño y ligero de los islotes de distribución en el mercado. Hasta 300l/min para alimentar sus cilindros o actuadores.
Disponible en versión: Multipol, Profibus-DP, Inetrbus-S, DeviceNet, ASI, CANopen, Modbus, FIPIO
|
|
HF04 XF disponible en versiones, 5/2, 5/3 CF y 2 x 3/2 NO, N-F y NO/NF.
Flujo: 400 Nl/min.
Varias opciones de conexiones eléctricas.
Guarniciones neumáticas que giran sobre un eje.
Accesorios múltiples.
|
|
|
|
|
|

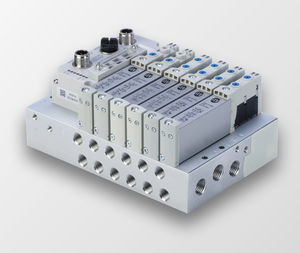

Los terminales de válvulas tipo 14 para válvulas VDMA tienen una estructura modular y pueden dotarse de 2 hasta 16 válvulas según VDMA 24563 / ISO 15407-1. También es posible una dotación parcial. En ese caso, las posiciones libres se ocupan con placas ciegas. Las válvulas tienen conexiones individuales con conector central M8 o patrón de conexiones estándar.
El terminal de válvulas tiene conexiones comunes de aire comprimido y escape común para todas las válvulas. Los conductos comunes pueden conectarse a las placas finales o mediante placa adaptadora. Es posible combinar los tamanos 02 y 01. Si lo desea el cliente, los terminales de válvulas se montan en fábrica y se controla su funcionamiento. De esta manera se reduce el trabajo de la instalación.
Ejecuciones
- Tamano 01: ancho de válvulas de 26 mm, caudal de 1000 l/min
- Tamano 02: ancho de válvulas de 18 mm, caudal de 500 l/min
- Dotación de 2 ... 16 válvulas
- Conexión individual
- Tensión estándar de 24 V DC.
- Posibilidad de conectar otras tensiones (12V DC, 24V AC, 110V AC y 230 V AC).
Opcionalmente equipamiento con conector central M8 o M12.
|
|
|
|
|
|
Terminal de válvulas CPV
Compactos, robustos y muy eficientes.
Características:
Caudal: CPV10: 400 l/min
CPV14: 800 l/min
CPV18: 1600 l/min
Ancho de las válvulas: CPV10: 10 mm
CPV14: 14 mm
CPV18: 18 mm
- Forma cúbica para mayor eficiencia en mínimo espacio y con bajo peso.
- Gran versatilidad mediante diversas funciones neumáticas integradas (variantes de válvulas), diversas zonas de presión, vacuostato y vacío
- Placas de separación para la creación de zonas de presión
- Placas de reserva para ampliaciones posteriores
- Indicación mediante LED
- Accionamiento auxiliar manual de las válvulas
- Bajos costos de instalación y de conexión a bus
- Clase de protección hasta IP65
- Conexiones versátiles y económicas de dos hasta ocho posiciones de válvulas
- Estructura descentralizada de máquinas y equipos, por ejemplo en aplicaciones de la técnica de manipulación, en sistemas de transporte, en la industria del embalaje, en sistemas de clasificación de piezas y en funciones antepuestas de la máquina.
|
|
Descripción
Los bloques de distribución de sistemas del cable de Corning de las series 5000 (8 - y los elementos funcionales de 10 pares se caben con los contactos dobles de IDC y con y sin la opción para la protección) se utilizan para las redes en sede, gabinetes de la voz y de datos y en usos de las redes privadas.
|
|
|
Dirigir y pilotar funcionado. DIRECTO tener la armadura del solenoide conectada directo con el carrete o la válvula de disco con movimiento vertical de la válvula. PILOTAR las válvulas electromagnéticas directas del pequeño integral del uso para cambiar la presión de aire experimental para funcionar el elemento principal de la válvula.
|
|
|
|
|
|
¿Porque este tipo de distribución?
Porque responde en todos sus puntos a sus necesidades en términos de coste de instalación, de comunicación, de rendimientos (gran capacidad) y de facilidad de puesta en marcha.
Coste de instalación muy interesante
El coste de instalación está intimamente unido a la arquitectura de cableado de la máquina
Este es un punto muy importante : gracias a la drástica reducción de componentes tales como armarios, borneros, repartidores, cables, canalones ...y de cableado, la instalación global se ha vuelto más rentable, tanto a nivel de su puesta en marcha como de su mantenimiento
Recordemos que los islote de la serie 2000 están formados por una base -que lleva integrada la conexión eléctrica y neumática- a la cual se conectan los distribuidores (tecnología «Plug in»).
Una arquitectura evolucionada de grandes prestaciones y flexibilidad
La optimización del bus de campo es muy simple : una única conexión es suficiente en el islote maestro para que el autómata obtenga :
* Una comunicación a partir del bus de campo de su elección : PROFIBUS-DP, INTERBUS-S, AS-Interface, DeviceNet, Modbus-IDA, WorldFIP, ControlNet, AB 1771 RIO y también EtherNet/IP
* Una única dirección para 7 islotes como máximo que tengan eventualmente caudales diferentes.
Con ello, nos beneficiamos de una real optimización de la memoria del autómata y del tiempo de ciclo de red.
* Una capacidad de 224 distribuidores monoestables o 112 distribuidores biestables o mixtos
* En total : 96 entradas (captadores, botones-pulsadores ... ), 224 salidas, ya sean numéricas (incluyendo las bobinas) y/o analógicas, conectadas M12, Sub-D o mediante borneros
|
|
|
|
