En cuanto a constructor de instalaciones y maquinaria, usted se ve en la tesitura de garantizar la seguridad de las personas. El surtido de maquinaria de elobau abarca desde sensores y unidades de evaluación para pequeñas máquinas hasta componentes de bus para grandes instalaciones. En el tratamiento de las últimas directrices de seguridad, el personal de elobau GmbH está de su lado por medio de su consejo y su actuación.
|
|
Cuando se trata de elementos de conmutación Ex-protegidos, los sensores elobau son muy demandados. Los conmutadores de proximidad se pueden obtener en cada caso como un diseño de seguridad intrínseca con conductor de PVC apantallado o como construcciones encapsuladas con borne de potencial opcional.
Los conmutadores elobau-ATEX se pueden emplear como:
Construcción de seguridad intrínseca
- Cat. 1 G (ia) para zona 0 (con conductor PVC
apantallado)
- Cat. 2 G (ia) para zona 1
Construcción encapsulada
- Cat. 1/2G (m) para zona 0/1
- Cat. 2 G (m) para zona 1
- Cat. 3 G (m) para zona 2
- Cat. 2 D para zona 21
- Cat. 3 D para zona 22
|
|
|
|
|
|
* INTERRUPTORES DE PROXIMIDAD MPS-A-10:
El interruptor de proximidad es alto detectando exactitud contra sustancias móviles inestables y fácil de utilizar, puede funcionar en circuitos de 220Vac, o mayor sin ninguna fuente de alimentación, unidad ningunas operaciones o falta del circuito debida divulgar u oleada errónea, asegura vida de servicio larga.
* INTERRUPTORES DE PROXIMIDAD MPS-A-15:
Los interruptores se aplican a las líneas de la fabricación del automóvil, los elevadores y equipo, maquinaria de mina, maquinaria de la industria química y equipo relacionados. El interruptor de proximidad es capacidad, adecuada para el ambiente adverso. NinguÌn trazado de circuito protector de la oleada de R-C para las distancias largas del cableado o la carga inductiva, control de los codas incluso de 200Vdc o mayor directo, no requiriendo ninguna fuente de alimentación...
* Interruptores de proximidad MPS-B-15:
Cubierta plástica, bajo costo, montaje del sinple, usado para la seguridad de la puerta y de la ventana o el sensor del encierro para toda la aplicación.
* Interruptores de proximidad MPS-C-10:
se selecciona la vida de servicio larga y el precio económico, la cubierta de cobre o la cubierta del ABS. Los imanes permanentes usados para los interruptores de esta proximidad, son imán de la tierra rara y un funcionamiento estable excelente del imán isotrópico de la ferrita sin la desmagnetización debido a la influencia en temperatura.
|
|

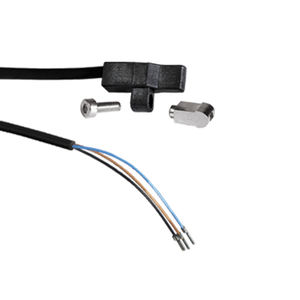

El nuevo SMAT detecta de modo continuo la posición del émbolo del cilindro dentro de un margen de 50 mm. Este transmisor dispone de una salida analógica para emitir una señal de salida proporcional a la posición del émbolo. La detección OOR (out-of-range) integrada indica cuándo el émbolo se encuentra fuera del margen de detección. Para evaluar la señal de 0 ... 10 V o 4 ... 20 mA, la conexión se realiza directamente en las entradas analógicas.
Aplicaciones típicas de detección de objetos:
Prensar, fijar, detectar orientación y posición de piezas, cambio de piezas
En el sector del control de procesos:
Manipulación y producción de chapas, control de desgaste, control de calidad
- El SMAT puede montarse indistintamente en la ranura.
- Sistema de medición sin contacto = detección sin desgaste
- El margen de medición siempre es de 50 mm, independientemente del cilindro. Precisión de repetición de 0,1 mm.
|
|
|
Los sensores del cilindro se diseñan para los cilindros neumáticos con los imanes integrados. La posición del pistón se detecta a través de la pared del cilindro.
|
|
celduc® relais, preocupado por adaptarse permanentemente a las aplicaciones y a la evolución del mercado,
pone a su disposición una experiencia de más de 30 años y dos tecnologías de elementos sensibles
de detección :
• El ILS (Interruptor con hoja flexible llamado comunmente Reed), que es un contacto seco sella
do en una bombilla de cristal y que es una solución sencilla, fiable y económica, que garantiza
principalmente un aislamiento galvánivo total.
• El silicio con dos tipos de células electrónicas, la magnetoresistencia o el efecto Hall que propor
cionan otras características al mismo tiempo que dan acceso a otros campos de aplicaciones .
|
|
Éstos se hacen de un interruptor de láminas, que se puede cambiar por a
imán.
No hay movimiento mecánico y se protegen los contactos
e incluido hermético en un bulbo de cristal que contiene
la deterioración inerte de los gases, mecánica y eléctrica es
por lo tanto guardado al mínimo.
La versión estándar se suministra abierto, cerrado y el cambio
contactos.
- La serie cilíndrica de SMC está disponible con la cubierta metálica roscada
para 6-8-10-12-18 milímetros. el diámetro y alisa 12 milímetros está disponible con
9PG roscado.
- La serie del SMP está disponible con la cubierta rectangular plástica o metálica
para 15x8x32 milímetro. dimensiones.
- SMC-12LM/18M/09PGM están disponibles con la caña de la energía
- Diversos tipos de imanes están disponibles
- Los tipos de SMC se utilizan para el frontal que detecta y se utilizan los tipos del SMP
para la detección del lado.
Las versiones especiales se pueden suministrar a petición, cuando
las granes cantidades están implicadas
|
|
¿Quieren detectar una posición, un paso, una presencia de pieza, un nivel de líquido, ver una velocidad?
Consulten nuestra gama de sensores magnéticos de proximidad.
celduc® relais, preocupado por adaptarse permanentemente a las aplicaciones y a la evolución del mercado,
pone a su disposición una experiencia de más de 30 años y dos tecnologías de elementos sensibles
de detección :
- El ILS (Interruptor con hoja flexible llamado comunmente Reed), que es un contacto seco sella
do en una bombilla de cristal y que es una solución sencilla, fiable y económica, que garantiza
principalmente un aislamiento galvánivo total.
- El silicio con dos tipos de células electrónicas, la magnetoresistencia o el efecto Hall que propor
cionan otras características al mismo tiempo que dan acceso a otros campos de aplicaciones .
|
|
|
|
|
|
En varios dispositivos de detección con Bestact incorporado. y a la alta exactitud de la operación del mainlain durante un largo periodo del tiempo, la suficientes investigación y consideración se ha aplicado al sélection y al diseño maierial del imán de activación del contacto.
Los imanes permanentes usados para los dispositivos de detección de Yaskawa son imán de la tierra rara y el imán anisotrópico de la ferrita que son caracterizados por la alta fuerza coactiva y el producto grande de la energía, así el diseño óptimo se ha alcanzado. Ofreciendo funcionamiento estable excelente sin la desmagnetización debido a la fluctuación en temperatura.
La desmagnetización debido al envejecimiento es 2% o menos tor al período de 10 años.
Esos sensores de proximidad del imán se utilizan típicamente en: maquinaria de la planta siderúrgica y equipo (para la dirección prima de la materia, hierro milIs que hace, de la rueda), línea de galjanoplastia, máquinas de manipulación de materiales de gran tamaño, líneas de la fabricación del automóvil, elevadores, cemento y equipo relacionado, instalaciones de la central eléctrica, equipo de la presa. equipo y dispositivos de la prevención de contaminación. maquinaria de mina, maquinaria de la industria química y equipo. máquinas de proceso del producto del mar.
|
|
Detectores magneto-inductivos
Tipo
rosca
rectangular
Materia
metal
plástico
Alcance
hasta 70mm
Conexionado
cable
por conector
|
|
Cuerpo no tóxico del polipropileno
NO, NC o función de salida del cambio
Función reversible del ouput volcando del flotador
Conexión de la salida del cable de la silicona
Los modelos de ILSP, hechos del polipropileno no tóxico, permiten el cambio de la función de salida dando vuelta al flotador o a la barra.
|
|
El sistema trayectoria-sensorial del RACO se ha diseñado especialmente para exactamente colocar y cambiar de los actuadores electromágneticos en la posición final. No sólo la posición es comprobada poco convencional por los medios electromágneticos (e.g., mecanismo del cambio de velocidades) mientras que hace tan solamente también será resuelta vía un campo magnético cerrar-juntado sin ninguÌn movimiento.

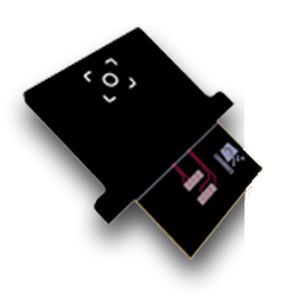

El EPS consiste en una tarjeta de circuitos impresos y un sostenedor magnético con el imán. El sensor de colocación electrónico (EPS) es integrado en la cubierta suplementaria de device%u2019s (a) en el extremo del eje del motor del servomotor o en la caja suplementaria del dispositivo (d) en la cubierta del acoplador. La instalación, el comisionar (que empieza para arriba), mantenimiento (mantenimiento) y aumentando se simplifica en comparación con un diseño convencional que tenga los interruptores de límite mecánicos y una transmisión del cambio que se deben ajustar individualmente.
|
|
Interruptores de láminas magnéticos
Los interruptores de láminas magnéticos están disponibles en casi todos los cilindros del aire ofrecidos con los empujadores lineares de Ultramation. Los interruptores de láminas son actuados por la gran proximidad de un imán que sea incluido dentro del cilindro como parte del montaje del pistón. Un interruptor de láminas contiene una caña sellada normalmente abierta que se cierre o haga en presencia de un campo magnético. El interruptor de láminas vuelve al estado normalmente abierto una vez que se quita el campo magnético. Los interruptores de láminas, con y sin los indicadores de posición del LED, se utilizan en la gran mayoría de los usos adonde el pistón magnético viene breve reclinarse en cada extremo del movimiento.
|
|

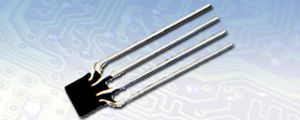

MZCK 03
datos generales
mecanografiar magnetoresistente
C-ranuras de la versión
punto de operación nominal 28 gauss
datos eléctricos
frecuencia de la conmutación < 200 kilociclos
tiempo de reacción/tiempo del lanzamiento de < corriente de salida 0.0025 ms < 200 mA
gama +Vs 5 de la fuente del voltaje... 30 VDC
datos mecánicos
lateral hecho salir cable
profundidad 9 milímetros
anchura/diámetro 3.7 milímetros
condiciones mbient
°C 70 de la temperatura de funcionamiento -10...
|
|
Un sensor, dos puntos de conmutación ajustables
Ahorra el espacio, el tiempo y el dinero
Alineación y definición simples de las gracias del punto de conmutación para enseñar a proceso
Montaje fácil con solamente mitad del trabajo de cableado
Sensor hundido en los gracias de la T-ranura al diseño compacto
Usos: pregunta de la posición de final a los cilindros cortos del alzamiento o detección intermedia de la posición, e.g., para reducir velocidad del pistón
|
|
|
La línea más completa de la industria de contacto y de productos sin contacto. Los conmutadores del dispositivo de seguridad de la seguridad en el trabajo de la seguridad de la GE se utilizan para detectar la abertura guardar-incluyendo de puertas, de portones y/o de desprendible protectores-que prevenir el acceso a las piezas peligrosas de una máquina, y para ayudar a disuadir tratar de forzar con los protectores o el mandos interno de la máquina. Como con todos los productos industriales 300-BT de la seguridad de la GE, los conmutadores del dispositivo de seguridad son por completo conformidad con los patrones más actuales y requeridos. Éstos incluyen IMQ, el CE, los patrones VDE, UL, CSA, IEC, EN y semi S2.
|
|
Descripción general:
Industrial-grado, sensor de velocidad de effecto hall del geartooth con el entramado de acero inoxidable ajustable.
- Movimiento del sentido de las blancos ferrosas de Geartooth
- Velocidad Cercana-Cero que detecta capacidad
- Inmune de ambientes hostiles
- No conforme a la orientación rotatoria
- Capacidad de alta velocidad
- Hundimiento (colector abierto) hecho salir
- Protección reversa de la batería a -24Vdc
- Funcionamiento ancho y gama de temperaturas de almacenaje
- El conectador integral M12 resuelve IEC60947 - 5 - 2
- Cumplir todos los requisitos del IEC (Comisión electrotécnica internacional) para los ambientes industriales pesados, asegurando inmunidad de:
* Descarga electrostática
* Transeúntes eléctricos
* Campo eléctrico irradiado
* Energía conducida
* Energía del campo magnético
|
|

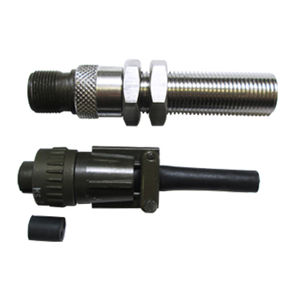

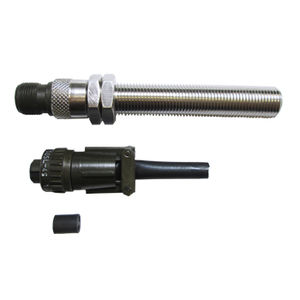

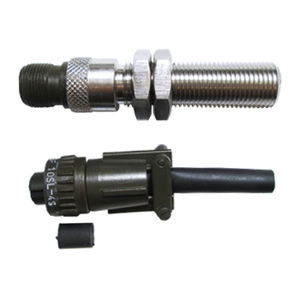

M-190 y M-190P
MT-190W y MT-190P1-99,999 RPM. Sensor autopropulsado del engranaje. El sensor magnético de M-190W y el sensor magnético de M190P son sensores magnéticos muy populares de uso general con 60 engranajes de la echada del diente 20. Los sensores montan con 0.005 pulgadas (0.127m m) de una blanco de 0.1 pulgadas (2.5m m). Estos sensores no requieren ninguna energía de nuestros módulos de la exhibición mientras que uno mismo-generan una señal de la CA.
|
|
MPS4452S
Forma/estilo del contacto: (a) Normalmente abierto
Voltaje de la conmutación: 1500 VAC
Corriente que cambia: 0.5A
Capacidad de la conmutación: máximo 10.0VA.
Resistencia de contacto: 150 mOhms máximos.
Distancia de la conmutación: 10.0m m Min. (los 0.394in)
Tamaño: Longitud: 20.0m m (los 0.787in)
Altura: 6.0m m (los 0.236in)
Anchura: 14.0m m (los 0.551in)
Longitud del Leadwire: 300m m (el 11.811in)
|
|
|
Diseñó hacer la instalación más fácil, seguridad de la GE que los sensores de posición industriales han ganado su reputación para la calidad. Se construyen para la durabilidad y la formalidad. La mayoría son conservador clasificados en 100.000 ciclos debajo de a carga plena, y 10.000.000 ciclos bajo circuito seco. Cada conexión de lámina es mano soldada y las cañas en todos los modelos ambientalmente se sellan. Como el GuardSwitch™ se prueban los conmutadores del dispositivo de seguridad, nuestros sensores de posición antes de que salgan de la fábrica - 100% del tiempo.
|
|
El sensor de proximidad magnético de la serie P3000 es un dispositivo sin contacto, de estado sólido que se actúa magnético para una variedad de usos de la proximidad. Los sensores de proximidad magnéticos de la serie P3000 se diseñan para proporcionar puntos de funcionamiento magnéticos de la tolerancia apretada. Esto asegura la conmutación confiable y repetible del límite en usos del sensor de posición linear y angular. Tiene una cubierta rugosa, termoplástica y se adapta ideal para muchos ambientes industriales. Estos productos requieren una blanco del imán permanente, que ofrece a cliente la detección de gama larga y precisa la conmutación del límite.
Características:
- Señal de salida de Digitaces
- 4-24 VDC de gama de la operación
- Salida de hundimiento actual
- operación continua 20ma
- Protección reversa de la polaridad
- operación de 0 a 100 kilociclos
- Temperatura compensada
- Operación - de 40°C a 125°C
- Cubierta rugosa, termoplástica
|
|
serie D101
Sensor magnético roscado M10 x de Pasillo 0.75 sensores del cuerpo del Níquel-latón
serie D085
Sensor magnético cilíndrico diam. 8 x 1 sensor del cuerpo del Níquel-latón
|
|
datos generales
tipo sensor del sensor de Pasillo
boquete de aire para el módulo 1 milímetro (módulo 1), 2.5 milímetros (material del engranaje del módulo 3) ferromagnético
datos eléctricos
frecuencia de la conmutación < 20 kilociclos
gama +Vs 8 de la fuente del voltaje... 28 VDC
consumición actual 20 mA máximo
hacer salir A PNP
corriente de salida < 30 mA
caída de voltaje Vd < 3 VDC
protección del cortocircuito sí
protección reversa de la polaridad sí
datos mecánicos
mecanografiar cilíndrico
acero inoxidable material de la cubierta
dimensión 12 milímetros
longitud de la cubierta 60 milímetros
chavetera de la ayuda de la instalación
tipos de conexión cable, 2 m
|
|
Descripción general:
Sensores de proximidad de estado sólido, magnéticos en la cubierta roscada ajustable.
- Inmune a los ambientes hostiles
- Capacidad de alta velocidad
- Protección reversa de la batería a -24Vdc
- Hundimiento (colector abierto) hecho salir
- Elemento de detección de Omnipolar GMR del uso MP100105 y MP100106 para la distancia ancha adicional
- Poste del sur sensible (excepto MP100105 y MP100106)
- El conectador integral M12 resuelve IEC 60947-5-2
- La protección de circuito interna permite que el sensor cumpla todos los requisitos del IEC para industrial pesado. Ambientes, asegurando inmunidad de:
* Descarga electrostática
* Transeúntes eléctricos
* Campo eléctrico irradiado
* Energía conducida
* Energía del campo magnético
- Cubierta: acero inoxidable
- Material de aislamiento del cable: Poliolefina
- Versiones cablegrafiadas: -40C a +125C temp funcionan y del almacenaje
- Versiones Connectorized: -40C a 105C temp funcionan y del almacenaje
|
|
|
El ENFERMO ofrece una lista comprensiva de los sensores de proximidad magnéticos en las configuraciones cilíndricas (milímetro) y cuadradas (MQ). Los sensores del milímetro están disponibles con las gamas de detección estándar y, en la serie avanzada, con las gamas de detección extendidas. Esto significa que la posibilidad para utilizar imanes más pequeños abrirá totalmente nuevas aplicaciones. La versión de Namur de los sensores del milímetro termina la serie.
|
|
Los sensores de Pasillo han demostrado ser la tecnología más confiable para la medida de la revolución. El SID ha estado utilizando la tecnología de Pasillo por más de 10 años en la serie del Quadro-Flujo. Hay bien escogido de una gama de circuitos de la entrada-salida y de opciones de la cubierta a la revolución de la medida hasta 25 kilociclos. Para la indicación de la dirección o las opciones a prueba de averías ofrecemos los circuitos duales para las señales desplazamiento de fase.
Gama de medición: máximo de 0 - 25 kilociclos.
Voltaje de fuente: 5Vdc de 10 - 30 VDC
Salida: PNP, NPN o poste de tótem
Gama de temperaturas: -25 bebé + 150ºC
Clase de la protección: < IP68 (sumergible)
|
|
Codificadores magnéticos rotatorios
el codificador magnético de los impulsos MDFK consiste en una rueda polar y un registrador de cinta resistente del detector. Es dejó instala de la misma manera que un codificador incremental convencional.
|
|
|
|
|
|

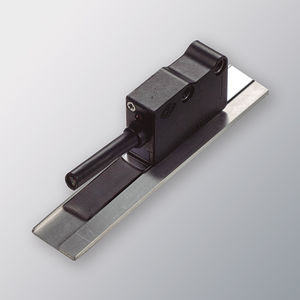

El sistema de medición de la longitud de POSIMAG abarca a SR. cabeza de exploración y una balanza dimensional magnética. La posición es resuelta sin contacto y así sin desgaste o el rasgón. Esta disposición de medición apoya resoluciones en la gama del µm.
POSIMAG es conveniente para las medidas lineares, angluar y de la velocidad.
Ventajas técnicas:
Construcción robusta, cárter entrar en contacto con-libre y usar-libre, blindado del metal, categoría de la protección hasta IP67, tratamiento de señales como patrón con los codificadores, distancia entre SR. cabeza del sensor y la tira magentic hasta 2 milímetros, longitudes de medición de hasta 30.000 milímetros.
Los gracias a sus características especiales, POSIMAG son ideales para muchos usos industriales en la producción de maquinaria, de instalaciones y de equipo de la precisión así como la investigación. Por ejemplo: Metal y proceso de madera, tareas manuales en sistemas de manipulación, comprobaciones para posicionales unidades lineales, sistemas del control de calidad para la placa de metal, punzones y prensas.
|
|
|
|
|
|
MLS 1
- No entrar en contacto con el sistema incremental
- Cabeza de medida muy pequeña (caja del metal)
- Amplia gama de la resolución disponible hasta 1 µm
- Clase IP67 de la protección
- Los lenghts de medición son hasta 100 metros
- Resistente a la humedad
- Tolerancias amplias del montaje
- Aluminio blindado robusto
- Salidas incrementales A, /A, B, /B y señal de referencia de Z (sin o una señal de reajuste por comienzo, o cada 5 milímetros)
- Señal de salida de vaivén, amplificador de línea TTL o RS422
MLS 2
- Cinta en perfil de aluminio plano
- Amplia gama de la resolución disponible hasta 1 µm
- Clase IP67 de la protección
- Los lenghts de medición son hasta 100 metros
MLS 3
Cabeza del sensor en portador de la corredera con alto perfil de aluminio sellado
Los codificadores lineales sellados se protegen contra el polvo, las virutas y los líquidos del chapoteo y son ideales para la operación en las máquinas herramientas. Un cárter de aluminio y los labios elásticos de la estanqueidad protegen el carro de la cinta magnética, de la exploración y la vía guía contra virutas, limalla, suciedad y splashwater. El carro de la exploración viaja en un guía de la bajo-fricción dentro de la unidad de la balanza. Es conectado con el bloque de montaje externo por un acoplamiento que compense el desalineamiento inevitable entre la balanza y las vías guías de la máquina.
MLS 4
Sistema Uno mismo-Alineado
MLS4 se diseña para los usos de la prensa plegadora y de la curvadora.
- Protección doble a lo largo del lado de desplazamiento (cuatro juntas de labio)
- Uno mismo alineado
- Con el guía integrado
- Tolerancias grandes del montaje
- Uno mismo-ajuste de la separación entre el guía y el carro.
- Cable blindado y acorazado de la energía con una trenza inoxidable.
- circuito híbrido de la Funcional-calibración.
- Estabilidad excelente de las señales
- Señales positivas o negativas vía salidas del Línea-Conductor
- Entradas de la entrada del aire comprimido en los bloques de extremo de la balanza
|
|
|
|
