Detectando los cambios de amplitud
Ultrasónica, el Ultra-Trak 750™
Proporciona una señal de precaución
temprana de:
- Falla mecánica
- Fugas internas en válvulas
- Interrupción del flujo
- Arco
Se obtienen grandes beneficios desde el
momento en que usted instala el Ultra-
Trak 750, y durante el permanente
monitoreo ultrasónico en los equipos en
operación. El Ultra-Trak 750 se conecta
fácilmente a las alarmas o a las
grabadoras para recolección de datos
porque su salida de corriente de 4-20 mA,
está empalmada con una salida
remodulada.
El Ultra-Trak 750 es de cubierta dura
en acero inoxidable. Porque es
resistente al agua y al polvo, puede
estar externamente montado
prácticamente en cualquier tipo de
ambiente. Junto con un amplio rango
dinámico de 120 dB y una sensibilidad
ajustable, este sensor es adecuado
para detectar todas sus necesidades.
|
|
ALARMA ULTRASÓNICA DE LA CONDICIÓN
Los SISTEMAS de UE están satisfechos para introducir la nueva alarma ultrasónica de la condición (UCA 586)
Este nuevo sensor se tasa económicamente y se diseña específicamente para los usos del contacto.
Usos típicos:
Supervisión del cojinete
Supervisión del escape de la válvula
Flujo/caudal nulo
Detección sólida del flujo
Eléctrico (formación de arcos/seguimiento/corona)
Monitor de la cavitación
Monitor de la fineza del carbón
Falta de la lubricación del cojinete
Monitor de la caja de engranajes
|
|
|
|
|
|
Alto - los sensores sensibles de la vibración de nuestras series de GEO ofrecen una sensibilidad asombrosamente alta sobre una gama de frecuencia ancha abajo a 8Hz (4Hz). Son especialmente convenientes para detectar vibraciones en máquinas y trazado de circuito electrónico o en el ambiente de trabajo, así como conformidad de la supervisión con límites de exposición (oficiales).
Además de la supervisión regular, los gracias a su alta sensibilidad, estas puntas de prueba se pueden también utilizar como geofone para medir el movimiento de tierra (dislocación).
Conjuntamente con nuestros analizadores de espectro de la serie de SPECTRAN 50xx y nuestro analizador-software libre "LCS" de la PC, la gama de frecuencia entera entre 8Hz (4Hz) y 1kHz pueden ser analizados, ser supervisados y ser documentados. La grabación de largo plazo para los días o aún las semanas no es un problema en absoluto, cualquiera. Estos sensores se equipan de un cable del 1m SMA (similar con el que está usado con nuestras prueba-antenas), permitiendo la conexión directa a la entrada de señal de la alto-sensibilidad de nuestro EMC-Analizador de SPECTRAN.
|
|
|
El MTI-2100 Sensor Fotonico es un sensor basado en fibra óptica que mide vibración o desplazamiento con respuestas de frequencias muy altas. El sistema ofrece una anchura de banda hasta de 500 kHz y la resolución de 0.01 microinch (2.5 Angstrom).
|
|
Las piezas llamativas producen el ruido transmitido por vía sólida, se convierte que
en una señal de salida estándar. Para el E. el G. atornilla, los pernos prisioneros, resortes
|
|
|
Ofrecemos una amplia gama de los sensores de la vibración para los usos más exigentes, incluyendo EEx. Sensores de la aceleración, sensores de la velocidad, sensores de la dislocación. Para el consejo sobre los accesorios correctos del sensor y de la instalación, recomendamos que usted discute su uso específico con nuestros especialistas para asegurar la solución correcta.
|
|
Nuestros AU2400 y AU2401 son nuestros switches de movimiento y vibracion mas populares. Poseen una cubierta en oro, la cual ofrece un contacto de superficie mas alto. Poseemos una nueva version de sensores de movimiento y vibracion los cuales son AG2400 y AG2401. En esta nueva serie de sensores se ha reemplazado el oro por plata para aplicaciones no tan criticas, ofreciendo ademas una reduccion en costos.
Los sensores de movimiento y vibracion tienen una caracteristica “ cambio de estado” es decir, los contactos pueden ser abiertos o cerrados en cualquier posicion, pero dependiendo del movimiento o vibracion los contactos podrian cambiar intermitentemente.
El contacto de capacidad es 24 Vac/dc, a 0.20 amps max. y 5VA max.
Ofrecemos diferentes configuraciones de los electrodos para facilitar la instalacion.
|
|
Transductores de fines generales de la vibración con las cualidades siguientes: El elemento de detección de KONIC que proporciona 28/42pC/g señala del transductor de los pesos 17/27gm.
Toda la construcción soldada con autógena incluyendo conexiones de la señal maximiza longevidad bajo condiciones de funcionamiento adversas.
La libertad relativa del error inducido tensión reduce incertidumbre de medida de baja frecuencia
|
|
Modelo 626A04
Accel flexural sísmico, de baja frecuencia, de cerámica de ICP®, 10 V/g, 0.03 a 500 hertzios, salida superior, 2 conec del perno.
Resolución de banda ancha: (1 a 10000 hertzios) 0.5 µg (5.0 µm/s ²)
Empalme eléctrico: 2-Pin MIL-C-5015
Posición eléctrica de la conexión: Tapa
Peso: 22 onzas (gm 624)
Modelo 626A34
Accel flexural sísmico, de baja frecuencia, de cerámica de ICP®, 10 V/g, 0.03 a 500 hertzios, salida superior, 3 conec del perno.
Resolución de banda ancha: (1 a 10 kilociclos) 0.5 µg (5.0 µm/s ²)
Empalme eléctrico: 3-Pin MIL-C-26482
Peso: 22 onzas (gm 624)
|
|
4-20 sensores de la vibración del mA
Señal de salida proporcional a la vibración, al pico o al RMS total
Datos de la vibración para el interfaz directo a las redes existentes del PLC o de DCS
Usos de control de proceso
La vibración que tendía para la condición básica basó usos de la supervisión
|
|
|
|
|
|
Los transductores SÓLIDOS son acelerómetros piezoeléctricos del tipo de la compresión, cada uno templado individualmente. La electrónica realzada y las características ambiente mejoradas entregan funcionamiento excelente en mismo una área extensa de usos.
Los transmisores SÓLIDOS proporcionan una señal de salida de 4-20 mA proporcional a la velocidad de la vibración, a través de su gama de frecuencia. La señal de salida se puede transmitir a los sistemas de control de proceso comunes como el PLC, DCS y SCADA. Los transmisores funcionan con energía desde cualquier lazo estándar de 4-20 mA. No hay energía adicional necesaria.
Las características de los transmisores son diseño único del regulador y datos micro de la calibración almacenados en el sensor. La gama de medición es 0 - 25 mm/s y la gama de frecuencia 2-1000 hertzios.
Los transductores y los transmisores SÓLIDOS todos vienen con el conectador superior para la instalación rápida y fácil. Un transductor SÓLIDO especial con el conectador lateral está también disponible para el uso en ambientes industriales ásperos cuando sea húmedo y agua puede causar problemas del equipo.
Los transductores y los transmisores SÓLIDOS se diseñan para soportar los rigores de ambientes industriales. Los entramados de acero inoxidables, ácidos de la prueba, el aislamiento del caso y el lacre hermético los hacen muy robustos.
|
|
|
|
|
|
Monitor de la vibración de VibraBoss 100
Un sensor robusto, versátil de la vibración para el control continuo del equipo giratorio tal como motores grandes, ventiladores, transportadores, etc. simples instalar y supervisar; transmisión en circuito de dos hilos, fuente 10-30VDC, señal accionada, salida analógica 4-20mA proporcional a la velocidad media de la vibración, u opcionalmente, dislocación. Diseñado para el equipo de supervisión con velocidades rotatorias entre 200 y 2000 RPM. Para el rotor apresura menos de 500 RPM, "dislocación" son generalmente más significativas; a las velocidades cerca de 2000 RPM, la "aceleración" es el parámetro de la opción.
Una característica única e importante del VibraBoss 100 es que responde al "tirón" - técnico el tercer derivado de la dislocación con respecto al tiempo (''' de y) - algo que la aceleración (y ''). Esto hace únicamente insensible al campo gravitacional de la tierra, así simplificando la instalación evitando la alineación exacta necesaria generalmente para otros transductores basados de la aceleración (y ''). La electrónica contenida en el VibraBoss*100 integra la señal del tirón (''' de y) y genera la velocidad deseada (y) o la dislocación (y) hecha salir como señal 4-20mA. La señal 4-20mA se puede supervisar externamente con cualquier sistema de vigilancia de la computadora, registrador de carta, o por un detector solo del umbral del soporte opcional. Típicamente, un aumento en la señal de la vibración a 0.25 in/sec puede accionar una alarma del mantenimiento, mientras que un nivel de 0.5 in/sec puede iniciar parada automática.
Para la seguridad, instalar un sensor horizontalmente en cada cojinete. Una caja de control con la fuente de alimentación, los relais set-point, el metro, el estroboscópico amonestador y el cuerno de la alarma para supervisar uno o más puntos puede ser suministrada.
|
|
|
And Sistem del acuerdo linear de la calibración para las medidas de mouvement y la calibración de las herramientas de las manchas blancas /negras, de CMM o de las tablas XY. El software permite que el operador recoja automáticamente los datos de la colocación linear de común acuerdo con la ISO abarcada de varios estándares internacionales, el VDI y el ASMA automático de B5.Compensazione del Temp. Material, Temp. y Pressio_ del aire. Campo el 15m (opzione50m). Precisión el 1ìm/m (1ppm)
|
|
|
|
|
|
|

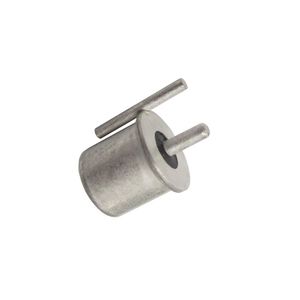

Descripción: El MiniSense 100 es un voladizo-tipo sensor del bajo costo de la vibración cargado por una masa para ofrecer alta sensibilidad en las frecuencias bajas. Los pernos se diseñan para la instalación fácil y son solderable. Se ofrecen las opciones horizontales y verticales del montaje. El área del sensor activo se blinda para el rechazamiento mejorado de RFI/EMI. El elemento de detección rugoso, flexible de PVDF soporta alta sobrecarga del choque. El sensor tiene linearidades y rango dinámico excelentes, y se puede utilizar para detectar la vibración continua o impactos. La masa se puede modificar para obtener respuesta de frecuencia y la selección alternativas de la sensibilidad (consultar la fábrica). El MiniSense 100 actúa como acelerómetro de la voladizo-viga. Cuando la viga se monta horizontalmente, la aceleración en el plano vertical crea el doblez en la viga, debido a la inercia de la masa en la extremidad de la viga. La tensión en la viga crea una respuesta piezoeléctrica, que se puede detectar como una carga o voltaje hecho salir a través de los electrodos del sensor. El sensor se puede utilizar para detectar la vibración continua o impulsiva o impactos. Para las frecuencias de la excitación debajo de la frecuencia resonante del sensor, el dispositivo produce una salida linear gobernada por la sensibilidad de la "línea de fondo". La sensibilidad en la resonancia es perceptiblemente más alta. Los impactos que contienen componentes de alta frecuencia excitarán la frecuencia de la resonancia, según las indicaciones del diagrama arriba (respuesta de MiniSense 100 a un solo impulso del mitad-seno en 100 hertzios, de la amplitud 0.9 g). La capacidad del sensor de detectar el movimiento de baja frecuencia es influenciada fuerte por el circuito eléctrico externo.
|
|
Los acelerómetros piezoeléctrico Wilcoxon pemettent la medida de vibración sobre sus máquinas giratorias.
Estos captadores, a salida ampliada IEPE, asociados a los módulos ITES permiten un control bajo coste de sus máquinas giratorias o producción y convienen también en base a vibración clásica.
La familia PC420 dispone de una salida 4-20mA y es compatible con las entradas autómatas y sistemas de control o gestión de alarma.
|
|
Interruptor llano vibrante compacto para los líquidos
Para el uso universal como sobrellenan o el sistema de protección del funcionamiento seco
Todas las ventajas en una descripción
- disposición sin el ajuste
- impulsión piezoeléctrica atornillada
- SIL 2 calificó
- punto de conmutación de la producto-independiente con alta reproductibilidad
- desgaste y sin necesidad de mantenimiento
- instrumento de la plics-familia
|
|
|
|
