PUERTA DEL RODILLO DE VORTEX®
La puerta del rodillo de Vortex® ofrece características de la calidad en un precio económico. Esta puerta es su mejor opción para manejar el material seco en los usos del flujo de gravedad donde el cierre material positivo y el lacre hermético al polvo se requieren en localizaciones compactas.
El rodillo GateT de Vortex® está disponible en una gran variedad de configuraciones cumplir requisitos de cliente, incluyendo tamaños rectangulares y patrones de agujero específicos del cliente.
Especificaciones de la válvula
- Tamaño/opciones agujereadas: 150m m a 750m m y más grande en tamaños cuadrados o rectangulares
- Medios: Polvo, pelotillas, Granulars
- Opciones de conexión: El reborde del SVC, CEMA ensancha, y/o los rebordes de encargo
- Temperatura de los medios: Hasta 82°C continuo al servicio intermitente 121°C, modificaciones hasta 204°C continuo al servicio intermitente 232°C
- Presión de los medios: 0 barg, flujo de gravedad
- Opciones de la construcción del metal: Aluminio, 304 o acero inoxidable 316L, y acero de carbón. El contacto material es 304 o el acero inoxidable 316L
- Opciones del material del sello/de asiento: El nilón, ANIMAL DOMÉSTICO, UHMW, vidrio llenó el Teflon, el caucho natural, y/o el caucho del silicio
- Opciones de la impulsión/de la impulsión: Cilindro temporario doble del aire, actuador eléctrico, actuador hidráulico, manivela, o rueda de cadena
- Confirmación de la posición: Caña magnética, proximidad, o interruptores de límite mecánicos
- Conformidad/aprobaciones: CE, ATEX, FDA
- Uso de la industria: Plásticos, Petrochem, productos químicos, alimentos, minerales, materias textiles, agricultura
|
|
|
|
|
|
Todo lo que usted espera de una válvula de corte para Materiales a Granel lo obtiene con la insuperable Válvula Domo de Clyde Materials Handling Ltd.: la solución más eficaz en función de los costos.
La Válvula Domo® de Clyde, ampliamente conocida como la original y mejor válvula para el manejo de materiales en el mundo, ofrece resultados excepcionales de rendimiento con sólo una pieza movible. La Válvula Domo® es reconocida como una solución de larga vida útil y que requiere de poca mantención, que puede durar por lo menos un millón de ciclos entre inspecciones para mantención. Tiene la capacidad de corte de columnas de material estáticas o en movimiento y es presurizada, lo que asegura la formación de un firme sello hermético cuando la válvula está en la posición cerrada, en tanto que en la posición abierta entrega una apertura sin restricciones del diámetro total para lograr las mejores características posibles de flujo del producto. La Válvula Domo también puede usarse como válvula de aislación de una línea, de un vaso o tolva, o de un reactor.
La Válvula Domo® da realce a otras tecnologías de Clyde Materials Handling Ltd, líder en el suministro de soluciones para la inyección neumática, el transporte neumático, el manejo de materiales y la limpieza en vacío.
Las soluciones que creamos para nuestros clientes les reportan muchos beneficios y poseen el respaldo de tres décadas de conocimientos en el área, nuestra experiencia y un historial de éxitos ejemplares.
|
|
|
|
|
|
PUERTA DEL ORIFICIO DE LA SERIE DEL QUÁNTUM DE VORTEX®
La puerta pendiente del orificio de la serie de Quantum de la patente se diseña específicamente para manejar los sólidos a granel secos en flujo de gravedad, fase diluída, o el vacío que transporta sistemas.
Un orificio del flujo completo proporciona la transportación sin restricción del material sin disco o las repisas para impedir flujo o para causar el enlace material. El asiento de la puerta y los sellos vivir-cargados son blindados de la abrasión de la ráfaga por un parte movible del metal, que proporciona un alesaje liso a través de la válvula que mejora funcionamiento y que disminuye cualquier gota de presión a través del orificio.
Por diseño, la válvula "uno mismo limpia" el material del asiento en cada movimiento de la lámina de la válvula, mejorando vida total del asiento. La puerta del orificio de la serie de Quantum es diseñada para eliminar problemas, permitiéndole lograr sus objetivos aumentando costes de la producción, mientras que disminuye del trabajo y de equipo.
Especificaciones de la válvula
- Tamaño/opciones agujereadas: diámetros de 50m m a de 350m m
- Medios: Polvo, pelotillas, Granulars
- Opciones de conexión: Patrón del perno prisionero, ANSI, estruendo, JIS, y rebordes de encargo
- Temperatura de los medios: Hasta 82°C continuo al servicio intermitente 121°C, modificaciones hasta 204°C continuo al servicio intermitente 232°C
- Presión de los medios: Hasta 15 psig, -0.1 MPa del MPa +0.1, 1 barg
- Opciones de la construcción del metal: 304 o acero inoxidable 316L, aluminio, o acero de carbón
- Opciones del material del sello/de asiento: El nilón, ANIMAL DOMÉSTICO, UHMW, vidrio llenó el Teflon, el caucho, o el silicio
- Opciones de la impulsión/de la impulsión: Cilindro temporario doble del aire, eléctrico, manivela, rueda de cadena, hidráulica
- Confirmación de la posición: Interruptor de láminas magnético, interruptor de proximidad
- Conformidad/aprobaciones: CE, ATEX, FDA
- Uso de la industria: Plásticos, Petrochem, productos químicos, alimentos, minerales, materias textiles, agricultura
|
|

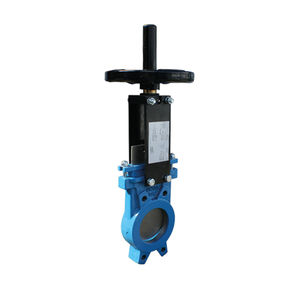

La válvula de puerta del cuchillo es una válvula unidireccional de la oblea para el uso industrial general. La gama disponible de las anchuras nominales de DN050 a DN1200 con las conexiones del reborde que se conforman con EN 1092-2 PN10 o alternativo, ANSI B16.5.
Para poder cubrir una gama muy amplia de las soluciones uso-relacionadas ideales del uso y de la oferta la válvula de puerta del cuchillo está disponible en diversos tipos.
Actuadores de la válvula de puerta del cuchillo:
- volante de dirección manualmente actuado con el vástago de levantamiento o de no-levantamiento,
- impulsión de la palanca de la mano,
- doble-y cilindros neumáticos de efecto simple (vuelta del resorte)
- actuadores eléctricos
Para otras informaciones satisfacer visitan nuestro Web site.
|
|
|
|
|
|
Válvula de Guillotina LAROX de perfil estrecho tipo “wafer” (LKW)
Las válvulas de guillotina LAROX de perfil estrecho para condiciones difíciles se componen de un cuerpo en fundición y de la característica compuerta en acero inoxidable. Asientos intercambiables a ambos lados de la guillotina proporcionan un cierre estanco bidireccional, sin partes metálicas en contacto con el fluido. Las válvulas LKW están disponibles para presiones de hasta 10 bares.
Funcionamiento de la Válvula
En posición abierta los dos mangones están en contacto permanente entre sí, consiguiendo un cierre estanco en el centro de la válvula, permitiendo un paso total del fluido y sin partes metálicas en contacto con el mismo. En la maniobra de cierre la guillotina se desliza progresivamente, abriéndose paso entre los dos mangones, hasta alcanzar la posición de cierre total de la válvula, en este punto los mangones sellan a ambos lados de la guillotina y consiguen una estanqueidad completa soportando la presión de la línea.
Cualquier partícula arrastrada entre los mangones durante la operación de apertura o cierre se deposita dentro del registro de limpieza situado en el cuerpo de la válvula y drenada vía las múltiples conexiones de lavado situadas en el mismo.
Presiones:
Standard 10 bar (150 psi)
Diámetros:
50-600 mm
|
|
|
|
|
|
Válvula de Guillotina LAROX con conexión bridada (LKF)
Las válvulas de guillotina LAROX con conexión bridada para condiciones difíciles se componen de un cuerpo en fundición y de la característica compuerta en acero inoxidable. Asientos intercambiables a ambos lados de la guillotina proporcionan un cierre estanco bidireccional, sin partes metálicas en contacto con el fluido. Las válvulas LKF están disponibles para presiones de hasta 10 bares.
Funcionamiento de la Válvula
En posición abierta los dos mangones están en contacto permanente entre sí, consiguiendo un cierre estanco en el centro de la válvula, permitiendo un paso total del fluido y sin partes metálicas en contacto con el mismo. En la maniobra de cierre la guillotina se desliza progresivamente, abriéndose paso entre los dos mangones, hasta alcanzar la posición de cierre total de la válvula, en este punto los mangones sellan a ambos lados de la guillotina y consiguen una estanqueidad completa soportando la presión de la línea.
Cualquier partícula arrastrada entre los mangones durante la operación de apertura o cierre se deposita dentro del registro de limpieza situado en el cuerpo de la válvula y drenada vía las múltiples conexiones de lavado situadas en el mismo.
Presiones:
Standard 10 bar (150 psi)
Diámetros:
80-600 mm
|
|
|
|
|
|
- Diseño exterior de una pieza y construcción resistente que asegura una larga vida útil de la válvula y mayor fiabilidad
- El sistema de manguito de goma de dos piezas flexible, asistido por presión, le permite a la válvula cumplir un ciclo en lodos pesados sin adherencia
- Las camisas se pueden reemplazar fácilmente sin desarmar la válvula
- El nuevo diseño con sello superior reemplazable no sólo no tiene empaquetadura, lo que elimina la necesidad de ajustes periódicos, sino que es un sistema autolubricado y se puede recargar sin desarmar la válvula (tamaños de 2" a 16")
- El diseño de puerto completo reduce la caída de presión y la turbulencia
- La parte inferior abierta permite la depuración de sólidos grandes y sólidos en alta concentración
- Apagado bidireccional
- El estilo oblea ahorra espacio en la tubería
- Las camisas están disponibles en una variedad de materiales para manejar la abrasión y las aplicaciones químicas
- La opción de placa de lixiviación permite la limpieza periódica del respiradero de descarga inferior y permite la lixiviación según sea necesario
- El buje de bronce cerrado con una cámara con grasa protegida significa menos fuerza operativa después de largos períodos inactivos
- El protector del vástago superior y el fuelle protector opcionales evitan la contaminación exterior
|
|
Válvula de compuerta estilo cuchilla para lodo de cuerpo ancho y diseño resistente para aplicaciones de alta abrasión y corrosión.
Características
* Rango de tamaño (descarga)
18" a 54"
75 mm a 300 mm
* Presión efectiva máxima
Tamaño de 18" a 24": 100 psi
Tamaño de 30" a 54": 75 psi
* Bridas
Tamaño de 18" a 24": Ranuradas para coincidir con ANSI B16.5 clase 150#
Tamaño de 30" a 54": Ranuradas para coincidir con MSS SP44
* Materiales
Cuerpo: Hierro dúctil fundido según el estándar
Compuerta: 316 acero inoxidable según el estándar. También están disponibles otros materiales como HastelloyTM C-276, aleación 2205 y AL6XN.
Camisas: Goma natural según el estándar, también están disponibles EPDM y otros materiales
Brida: Acero al carbono
* Actuadores
• Piñón cónico
• Cilindros de aire
• Cilindros hidráulicos
• Motor eléctrico
|
|
|
|
|
|
La válvula de disco rotatoria de Larox se construye con un cuerpo del molde y ofrece una puerta resistente del acero inoxidable. El LRD es una válvula de disco giratoria única diseñada específicamente para las mezclas abrasivas y corrosivas pesadas. El diseño patentado permite que la válvula complete un ciclo en mezclas pesadas sin pegarse o escaparse y con desgaste mínimo.
El LRD está disponible con grados de la presión a partir del 10 para la barra 100.
Operación de válvula
La válvula del LRD se diseña para las mezclas y los líquidos firmemente apagados del escape dentro de una tubería. La válvula se diseña para ser funcionada solamente en la posición completamente abierta o completamente cerrada. Mientras que se abre o se cierra el actuador, el disco se permite girar. Esto sucede debido a la presión que empuja contra el disco, haciendo el disco tocar el asiento de válvula y girar. Mientras que se completa un ciclo la válvula, el disco gira algunos grados, asentando en una diversa posición cada vez. La ayuda de la puerta de la cuña tiene un corte detrás de la ruina del claro del disco lejos y así, asegurar el disco se cierra y los sellos cada vez. La misma naturaleza de la construcción permite un máximo de la flexibilidad en modificar para requisitos particulares para cubrir necesidades específicas, en términos de grado etc. de la presión de los materiales. El cuerpo y el capo se hacen del acero de molde y se pueden hacer fuera de diversos materiales al mejor juego las necesidades del cliente. El capo contiene el disco giratorio cuando está abierto y los sellos alrededor del huso.
|
|
|
|
|
|
las válvulas de corredera del Integral-paso son convenientes para todas esas aplicaciones donde la tirantez perfecta tiene que ser asegurada al material y a la presión incluso en presencia de de alta temperatura y con los productos abrasivos.
• Las válvulas son convenientes para apretar entre los counterflanges UNI-PN 10 o el ANSI 150 libras.
• La tirantez interior es asegurada por una junta toroidal que actúa en la lámina en la posición cerrada ((VLRM/VLRC/VLRP).
• La tirantez hacia el exterior es asegurada por un sistema ajustable de la glándula de embalaje.
• El control manual de la válvula es alcanzado por un volante de dirección (VLPM/VLRM) y por una polea con la cadena (VLPC/VLRC)
• El control electroneumático de la válvula es alcanzado por un cilindro del doble-efecto activado por 1/4†sola válvula electromagnética del gas 5/2.
• El ø inductivo 18 de dos lÃmite-interruptores de la proximidad se utiliza alejado-para indicar la posición de la lámina.
• Las válvulas de corredera electroneumáticos en la ejecución especial se pueden suministrar 3 posiciones para el curso/el procesamiento por lotes por lotes fino respecto a balances.
• Las válvulas de corredera electroneumáticos se diseñan y se fabrican de acuerdo con las regulaciones 89/392/EEC de la comunidad.
Disponible en las versiones siguientes:
• Aluminio/AISI 304/AISI 316/cuerpo del bastidor del arrabio
• Lámina en placa muy gruesa de AISI 304 o de AISI 316
• Junta toroidal del lacre en NBR/VITON para las ejecuciones especiales
• Glándula de embalaje de aluminio
• Embalaje de la fibra de vidrio de Algoflonated
• Partes exteriores en acero de carbón galvanizado
• Volante de dirección del bastidor de aluminio
• Polea y cadena con la salvaguardia
• Salvaguardia en acero de carbón pintado
• Cilindro neumático del doble-efecto - controlar la barra de la presión 5÷7
• 1/4†gas, 5 manera, válvula electromagnética single- de dos posiciones
• Ø inductivo 18 de dos lÃmite-interruptores de la proximidad
|
|

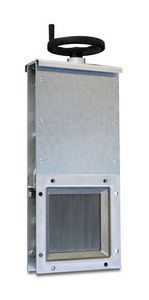

Guillotinas de silo o Redler, accionada neumático, con cilindro linear, electro válvula 5/2 (1 bobina) con accionamiento manual auxiliar y 2 finales de carrera, libre de potencial. Chapa de guillotina sobre rodamientos de bolas en bastidor en U.
Material: Acero pintado.
Componentes en contacto con el producto de acero inoxidable sobre demanda.
Versión de ATEX según categoría 2 o 3 con zona permitida 20 en la guillotina sobre demanda.
Aplicación:
Cierre de salidas sin presión, productos a granel.
La guillotina se cierra en caso de corte de corriente.
|
|
CARACTERÍSTICAS
- El embalaje TwinPack de la caja da alta confiabilidad de la operación
- Reemplazo fácil del asiento por el anillo de retención mecanically bloqueado
- Mantenimiento bajo
- Se puede desmontar, el reciclaje material del specifi c posible
USOS GENERALES, e.g.:
- El lodo, polvo, granula y otros medios sólidos
- Pulpa, pulpa reciclada
- Aguas residuales
- Industria alimentaria
- Cervecerías e industria de las bebidas
|
|

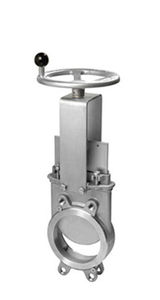

El WB de la válvula del cuchillo se diseña, se fabrica, se examina y se prueba acordando el directorio europeo del equipo de la presión (PED97/23/EG.), el módulo A1 de la categoría II y por lo tanto el CE marcado.
DATOS TÉCNICOS
Diámetro nominal:
DN 50 - DN 600
Cara a cara:
Serie 20 del EN 558-1
Perforación del reborde:
EN PN 1092 10
Marca:
EN 19 DEL ESTRUENDO
Cheque de la tirantez:
ISO 5208, clase A
TAPPI TIS, MSS SP-81
Gama de temperaturas:
°C del máximo 100
Actuadores:
rueda de mano, llave de trinquete, rueda de cadena, engranaje cónico, cilindro neumático, motor eléctrico, cilindro hidráulico
Presión de funcionamiento:
DN 50 - Barra 10 del DN 300
DN 350 - Barra 6 del DN 400
DN 500 - Barra 4 del DN 600
|
|
|
|
|
|
Caracteristicas tecnicas y ventajas
- Fácil de manejar.
- Altamente resistente a la abrasión.
- Fácil de colocar.
- Fácil de mantenimiento.
- Disponibilidad inmediata en almacén.
- Cuerpo de la válvula enteramente recubierto con el polímero SINT® (polímero aprobado por FDA a demanda del cliente para sector alimentario).
- Junta segura al polvo incorporada en el revestimiento de SINT®.
- Las láminas, en la versión estándar, están cubiertas completamente con el polímero SINT® lo que garantiza menor fricción durante el uso. Dependiendo del uso, las láminas pueden estar fabricadas en varios materiales.
- El bajo número de piezas de recambios hacen fácilmente desmontable y ensambladle de nuevo las válvulas.
- Además de las características de los modelos VLQ y VLC, el modelo VLS tiene pequeñas dimensiones gracias al montaje de actuador dentro del cuerpo de la válvula.
Opciones y accesorios
- Válvula fabricada en acero al carbona recubierto con SINT®MC.
- Válvula en el acero inoxidable 304 y cubierto con SINT®AL (FDA-aprobado).
|
|
|
Las series de Posi-flate 476 puertas asentadas inflables del cuchillo están todo el "sin reducción en la sección de paso" y disponibles en acero suave y la construcción del acero inoxidable. Las puertas del cuchillo vienen completo con la válvula aérea del operador y electromagnética. Todas las válvulas estándar son presión clasificada a 150 psig y temperatura clasificada a 200 grados de Fahrenheit usando los sellos estándar. Los sellos opcionales están disponibles.
|
|
|
|
|
|
Válvulas de guillotina
Válvulas del portón y de la mezcla del cuchillo de Tyco
El combinar de los productos de Clarkson, de la válvula de L&M y de Rovalve bajo mandos del flujo de Tyco le da la selección más amplia de válvulas del portón y de la mezcla del cuchillo para elegir de disponible de una sola fuente. Con las raíces alcanzando detrás durante 60 años, el Clarkson, la válvula de L&M y las marcas de fábrica de ROVALVE han respondido a las necesidades de muchas industrias diversas con una variedad amplia de válvulas del patrón y de la aduana. Protectores de la experiencia del uso el espectro entero, la explotación minera, la pulpa y el papel, la energía, los productos químicos y el Petro-Chem, el tratamiento inútil, el acero, el alimento y la bebida, el polvo y el granel y otras industrias de proceso. Chascar encendido knifegate.com para la información adicional.
Válvulas de la mezcla de Clarkson
Colocar las válvulas probadas, resistentes, sin problemas de la mezcla para las mezclas del abrasivo, corrosivas y gruesas. Las válvulas de la mezcla de Clarkson están en más servicio de los usos en todo el mundo que cualquier otro fabricante en una gama de usos amplia.
Válvulas de compuerta alineadas polímero del portón y de la corredera del cuchillo de la válvula de L&M
El funcionamiento único más productos del portón del cuchillo de la válvula de L&M y del portón de la corredera ofrece el cierre superior, el puerto lleno y el embalaje positivo de la junta. Proporcionan funcionamiento sin igual en una variedad de usos.
Válvulas de guillotina especiales del uso de ROVALVE
Los productos de Rovalve incluyen todo el nuevo alto portón empernado SB1700 del cuchillo del cuerpo del rendimiento, el portón asentado metal sobre metal sólido del cuchillo del molde S20, el cuadro 215 válvulas de compuerta de la corredera, el cuadro 220 portón bonneted del cuchillo y otras válvulas especiales cada uno del uso con sus propias características únicas del funcionamiento y del diseño. Esto le asegura la válvula derecha para su uso.
|
|
Válvula de puerta del cuchillo para los líquidos con el alto contenido de sólidos hasta el 8%.
DATOS TÉCNICOS
Diámetro nominal:
DN 80 - DN 800
Cara a cara:
DN 80 - Estruendo 3202-K1 del DN 300
DN 350 - Trabajos del DN 800 estándar
Perforación del reborde:
EN PN 1092 10
Marca:
EN 19 DEL ESTRUENDO
Cheque de la tirantez:
ISO 5208, clase A
TAPPI TIS, MSS SP-81
Gama de temperaturas:
°C del máximo 180
Actuadores:
rueda de mano, llave de trinquete, rueda de cadena, engranaje cónico, cilindro neumático, motor eléctrico, cilindro hidráulico
Presión de funcionamiento:
DN 80 - Barra 10 del DN 350
DN 400 - Barra 6 del DN 600
DN 700 - Barra 4 del DN 800
|
|
Doblar el tipo ensanchado WB12 de la válvula de puerta del cuchillo con el handlever para rápido y fácil de abrir/cerrarse.
Datos técnicos
Diámetros nominales:
DN 150 - DN 200
Perforación del reborde:
Estándar para los usos agrícolas
Marca:
EN 19 DEL ESTRUENDO
Cheque de la tirantez:
ISO 5208, clase A
EN 12266, SP 81 DE MSS
Temperatura:
°C del máximo 90
Actuadores:
handlever, volante de dirección, llave de trinquete, rueda de cadena, cilindro neumático, motor eléctrico, cilindro hidráulico
Presión de funcionamiento:
barra del máximo 4
|
|
VÁLVULA DE CORREDERA SOLAMENTE
Capítulo y válvula de corredera con gran grueso
CONTROL DE MOTO REDUCTOR
0.37 kilovatios
137 RPM
Voltaje TRI 230/400 V - 50 hertzios IP55
Tornillo D20 - Echada 12 milímetros
0.37 kilovatios - 137 RPM
Voltaje TRI 230/400 V - 50 hertzios IP55
EXTREMO DEL MOVIMIENTO
Tornillo de presión en pieza de la cañería de la válvula de corredera
C.C. DE D 18 T 10/36 V
INDUCTIF
Tornillo de presión en pieza de la cañería de la válvula de corredera
C.C. DE D 18 T 10/36 V
|
|
VÁLVULA DE CORREDERA SOLAMENTE
Capítulo y válvula de corredera con gran grueso
CONTROL MANUAL DEL ESTANTE
Roca M3 fuera del flujo del polvo
piñón de 18 dientes
Impulsión de la manija
EXTREMO DEL MOVIMIENTO
Tornillo de presión en marco de la válvula de corredera
C.C. DE D 18 T 10/36 V
|
|
|
Único en la industria, el funcionamiento más productos de la puerta del cuchillo de la válvula de L&M y de la puerta de diapositiva ofrecer el cierre superior, el puerto lleno y el embalaje de sello positivo. ¡El M145 es un diseño del CWP de 150 PSI, mientras que el M345 estándar en diseño del CWP de 300 PSI es tan alto disponible como un diseño de 900 PSI! Ambos proporcionan funcionamiento sin igual en una variedad de usos. Los trazadores de lÃneas disponibles incluyen, polipropileno, UHMW, PTFE y otros.
|
|
SLIDEVLAVE SOLAMENTE
Capítulo y válvula de corredera con gran grueso
IMPULSIÓN NEUMÁTICA
2 reducciones del extractor
EV 48V ALT del distribuidor 5/2 - 1
Fuente de alimentación D 6/8
EXTREMO DEL MOVIMIENTO
Fijado en el cilindro
C.C. DE D 18 T 10/36 V
MAGNÉTICO
Fijado en el cilindro
INDUCTIVO
Tornillo de presión en la C.C. principal de la parte D 18 T 10/36 V de la válvula de corredera
|
|
Válvula de puerta Uni direccional del cuchillo para los líquidos, los sólidos a granel capaces fluir y las suspensiones hasta el 5%.
DATOS TÉCNICOS
Diámetro nominal:
DN 50 - DN 1200
Cara a cara:
trabaja estándar
Perforación del reborde:
EN PN 1092 10/16
Clase 150 del ANSI B16.5
JIS B2238 10 K
Las BS 10 tabulan D
Marca:
EN 19 DEL ESTRUENDO
Cheque de la tirantez:
ISO 5208, clase A
TAPPI TIS, MSS SP-81
Gama de temperaturas:
°C del máximo 300 (dependiendo de la presión, del medio y del material)
Actuadores:
rueda de mano, llave de trinquete, rueda de cadena, engranaje cónico, cilindro neumático, motor eléctrico, cilindro hidráulico
Presión de funcionamiento:
DN 50 - Barra 16 del DN 125
DN 150 - Barra 10 del DN 300
DN 350 - Barra 6 del DN 600
DN 700 - Barra 2.5 del DN 1000
|
|
La puerta de Battioni Pagani Pompe S.p.A. es tipo unidireccional y es particularmente conveniente ser cabido en los petroleros para el uso agrícola o en los carros para el uso industrial.
El cuerpo de la puerta en uno que echa solamente y el sistema particular del sello de la puerta pueden garantizar un sello perfecto para las presiones hasta la barra 10.
La abertura y el encierro de la puerta se pueden efectuar en de dos vías:
· Con la palanca manual
· Con el cilindro hidráulico del efecto doble;
· Con el cilindro neumático.
Modela disponible: Puerta 1500 (6")
Puerta 2000 (8")
Presión máxima: barra 10
|
|
CUERPO
ACERO DE MOLDE/ARRABIO/HIERRO/MANCHA DÚCTILES MENOS/BRONCE DE ALUMINIO/ETC
DISCO
ACERO DE MOLDE/ARRABIO/HIERRO DÚCTIL/BRONCE INOXIDABLE/DE ALUMINIO/ETC
ASIENTO
MENOS/ETC DE INCONEL/DE LA MANCHA
VÁSTAGO
INOXIDABLE/MONEL/INCONEL/ETC
EMBALAJE
PTFE/NBR/FPM/GRAFITO/ETC
GLÁNDULA DE EMBALAJE
ACERO DE MOLDE/ARRABIO/HIERRO/MANCHA DÚCTILES MENOS/BRONCE DE ALUMINIO/ETC
SOSTENEDOR DEL VÁSTAGO
BRONCE/INOXIDABLE DE BRONCE/DE ALUMINIO/MONEL
1. SERVICIO TEMP: -20°C~+600°C
2. CONDICIÓN DEL SERVICIO: AGUA, VAPOR, POLVO, AIRE CALIENTE, ETC
3. GRADO DEL REBORDE: ANSI, AWWA, ESTRUENDO, JIS (KS), ETC.
4. TAMAÑO: 50A (2 ") ~2000A (80 ")
5. TIPO DEL REBORDE: REBORDE, ESTIRÓN, TIPO DE SOLDADURA
6. ACTUADOR: ENGRANAJE, MOTOR, CILINDRO DEL AIRE, CILINDRO, ETC.
|
|
|
|
|
|
|
Los productos de la Fabri-Válvula (la puerta del cuchillo, puerta de diapositiva, puerta de la cuña, recicla/rechazo, mariposa, y las válvulas de cheque) son ejecutantes probados para manejar los líquidos de proceso para la pulpa y el papel, producto químico, petróleo, refinamiento, explotación minera, las aguas residuales, energía, las arenas de aceite, y las industrias de marina. Los productos de la Fabri-Válvula se pueden crear para requisitos particulares para proporcionar las soluciones económicas, confiables para sus necesidades de proceso. Creemos que no hay cosa tal como una válvula estándar o un trabajo estándar. Basado sobre nuestra experiencia de muchos años y diversa de la construcción de la válvula, la válvula de Fabri- puede demostrar un anfitrión de opciones y modificará la válvula para requisitos particulares exacta para sus requisitos exactos. Entendemos los rigores de los líquidos, de los gases y de las mezclas que atraviesan sus sistemas aflautados. Nuestras válvulas reducen substancialmente tiempo muerto y costes de mantenimiento y sobreviven constantemente a su período de reembolso.
|
|
|
Suave-fue asentada la válvula de puerta del cuchillo hecha del arrabio EN-GJL-250 en el diseño intermedio del reborde para el uso como la válvula del oblea-tipo o del callejón sin salida, el sello bidireccional, la pieza única (hasta DN 500) o cuerpo de dos piezas, longitud cara a cara del cortocircuito a EN 558-1/20 (K1), disco de la válvula hizo del acero inoxidable, sello en forma de "U" de la barra hecho del elastómero, vástago sellado por el casquillo de empaquetadura, con el yugo del montaje, protección contra la corrosión por la capa de epoxy, máximo PN 10
|
|
Características estándar
- Cerradura positiva de la lámina (PBL) entre la lámina y la barra del cilindro
- Pistón magnético interno, cilindro amortiguado del aire
- Lámina pulida del acero inoxidable
- Perfil estrecho, marco de aluminio ligero
- Rodillos de nylon ajustables de la leva para el sello hermético al polvo en la lámina
- Sellos de nylon de la presión constante en la lámina
- Interior completamente alineado del polímero
- Patrones regulares del reborde o rebordes del CEMA para emparejar transportadores de tornillo
- Puerta estándar clasificada para 82o C (180o F)
- Probado completamente antes del envío
|
|
Ámbito de aplicación:Corredera de trabajo y de dosificación para bloquear productos a granel de fluidez libre
Anchuras nominales:200 x 200 hasta 630x630, tamaños especiales a petición
Esquema de taladrado de bridas: Estándar JAUDT o esquema de taladrado del cliente
|
|
|
|
ver los resultados de la categoría siguiente :
