Sistema de entrada/salida analógico S100

HARTde seguridadremoto

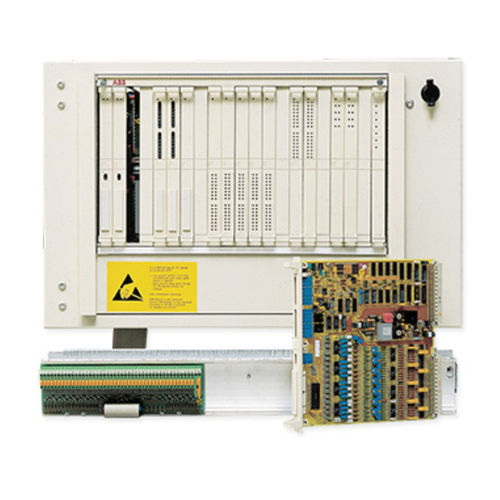

ABB S100 E/S para Advant Master DCS, un sistema de E/S basado en rack para Advant Controller 410 y Advant Controller 450. El sistema de E/S S100 está disponible para la serie Advant Controller 400. El sistema de E/S directas S100 consta de módulos de E/S con 4 a 32 canales, según el tipo, que se colocan en los subracks de E/S. El sistema de E/S S100 consta de uno o varios bastidores de E/S con varias tarjetas de E/S, unidades de conexión y cables que cubren una amplia variedad de aplicaciones y necesidades específicas. Las tarjetas de E/S se dividen en grupos, dependiendo de su función. Dentro de cada grupo, hay varias tarjetas de E/S con diferente funcionalidad y complejidad. El Advant Controller 410 incluye un bastidor de E/S S100 integrado, mientras que el Advant Controller 450 interconecta hasta cinco subbastidores de E/S S100 a través de un módulo de interfaz y cables único o redundante. Los módems ópticos permiten la localización remota de los subracks de E/S S100. También hay disponibles variantes para la integración de módulos de seguridad intrínseca y multiplexores HART. ABB maximiza su inversión en sistemas y proporciona una vía de evolución para su DCS ABB. Esto se logra mediante el diseño de sistemas de control para la evolución continua y proporcionando ofertas de servicios que amplían el ciclo de vida y mejoran la disponibilidad y el rendimiento de los sistemas en la cartera de ABB y más allá. La gama de módulos de E/S S100 es completa y consta de entradas y salidas binarias y analógicas de propósito general e interfaces especiales para tareas especiales. Las E/S S100 se conectan al controlador mediante un cable de extensión de bus (longitud máxima 12 m). La extensión óptica de bus disponible permite distribuir las E/S hasta 500 m (1640 pies).
