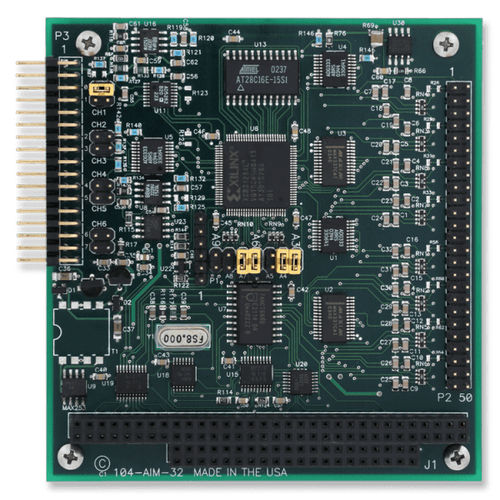

Multiplexor tarjeta 104-AIM-32

analógicomulticanales

-Diseñado para emparejarse con una tarjeta A/D para aumentar el número de canales y las capacidades de acondicionamiento de la señal -32 entradas simples o 16 diferenciales -6 rangos programables por software: -±25mV, ±50mV, ±0,1V, ±2,5V, ±5V, ±10V -Se pueden apilar hasta 7 104-AIM-32 por tarjeta A/D para obtener hasta 224 entradas S.E. o 112 diferenciales -operación de +5VDC solamente -Excitación del sensor de precisión de 15VDC -temperatura de funcionamiento de 0 a 70°C (-40 a +85°C opcional) -Opciones de acondicionamiento de la señal de entrada: -entradas de 4-20mA -Medición de RTD -Medición de termopar -Divisor de tensión en cada entrada -Filtros RC en cada entrada -Configuración de terminación de puente -Disponible RoHS. Póngase en contacto con nosotros para obtener información sobre el pedido. El 104-AIM-32 es un multiplexor de señales analógicas conforme al estándar PC/104. La tarjeta multiplexará y acondicionará 16 señales analógicas diferenciales o 32 señales analógicas simples antes de pasarlas a una tarjeta convertidora analógico-digital como la 104-AIO12-8. Un sistema puede comprender de una a siete de estas tarjetas en tándem con una tarjeta convertidora A/D 104-AIO12-8. La tarjeta 104-AIM-32 puede utilizarse como parte de un gran sistema de adquisición de datos. El Kit 104-AIM-32A consiste en una tarjeta 104-AIM-32 y una tarjeta A/D de 12 bits y 8 entradas. Un bloque de terminales de tornillo removible (Modelo UTBK-50) está disponible opcionalmente para la terminación de las señales de entrada, las cuales pueden provenir de una variedad de fuentes: termopares (J,K,T,E,S,R y B), RTD de tres hilos (tanto 392 como 385-alfa), bandas extensométricas, entradas de corriente de 4-20mA así como entradas de voltaje de CD y CA. Opcionalmente, circuito de terminación de puente, circuito de corriente a tensión.
