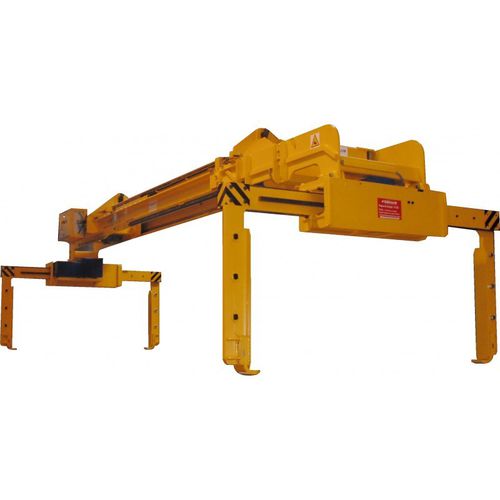

Pinza de elevación para chapas PI2MT120

de paqueteshorizontalmotorizada

La pinza telescópica multimodal para fardos está diseñada para manipular chapas planas o fardos de chapas. Las chapas o fardos se manipulan con un agarre positivo mediante la inserción de varias zapatas de agarre bajo la chapa o el fardo. La pinza telescópica multimódulo permite, en comparación con una pinza monomódulo, la manipulación de chapas o haces de chapas de mayor longitud y/o con una excentricidad del centro de gravedad en la dirección longitudinal. En comparación con una pinza multimódulo no telescópica, permite reducir el espacio longitudinal necesario para la manipulación de formatos pequeños. La pinza multimodular telescópica es la más versátil de la gama de pinzas para fardos. Descripción: Los principales componentes son: Horquilla de elevación, bastidor superior, bastidor del módulo: están soldados mecánicamente y no tienen soldaduras de carga. Las soldaduras son continuas, en forma de bucle, y se mantienen con un recocido de estabilización para evitar el agrietamiento por fatiga. Estos componentes se ensamblan mecánicamente mediante espiga/mortaja o brochado para garantizar la calidad y la durabilidad de estas uniones. Las grandes correderas o carros (correderas que soportan los brazos): se sueldan mecánicamente. Las soldaduras son continuas, en bucle y sostenidas. Se guían sobre raíles de bronce en el bastidor superior en el caso de las grandes correderas o se guían sobre rodillos en el caso de los carros. Las guías de los módulos: son macizas y de acero de aleación de alta resistencia. Se guían sobre raíles de bronce en los bastidores de los módulos.
