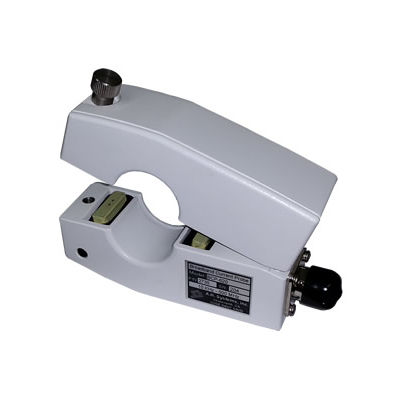

Sonda de corriente BCP-620
de pruebade frecuenciade medición

sonda de corriente
sonda de corriente
Añadir a mis favoritos
Añadir al comparador


Características

Tipo
de prueba
Mesurando
de corriente, de frecuencia
Sector
de medición
Otras características
de banda ancha

Descripción

Sonda de corriente de monitorización tipo pinza dividida para medir corrientes de modo común de alta frecuencia con un rango de frecuencia utilizable de 10 KHz a 500 MHz. Características 10 KHz a 500 MHz Ideal para pruebas BCI; ISO 11452-4, MIL-STD-461 CS114 Alta capacidad de corriente Calibrado individual Detalles del producto La sonda de corriente de RF BCP-620 es un transformador toroidal que se utiliza para medir la corriente de RF sin conectarse directamente al conductor eléctrico o cable bajo prueba. El conductor que pasa por la abertura de la sonda de corriente actúa como primario de una sola vuelta del transformador. El secundario está diseñado para un sistema de 50 ohmios, como un medidor de EMI o un analizador de espectro. Esta sonda de corriente puede manejar 60 amperios de corrientes de pulso y 40 amperios de CW entre el rango de frecuencia utilizable de 10 KHz a 500 MHz. La impedancia de transferencia se define como la relación de la tensión desarrollada a través de 50 ohmios dividida por la corriente que fluye en el devanado primario. Dado que los medidores de IEM son selectivos, los voltímetros de RF leen directamente en voltios de RF, la conversión de corriente se simplifica utilizando la ley de Ohmios. La impedancia de transferencia de la sonda de corriente se divide entre la tensión medida a la salida de la sonda para obtener la corriente en el conductor o cable bajo prueba. En dB, la corriente (dBuA) es igual a la lectura del receptor (en dBuV) - la impedancia de transferencia (dBΩ).

---

Catálogos

BCP-620
BCP-620
2 Páginas
AHSI_Catalog
AHSI_Catalog
24 Páginas
