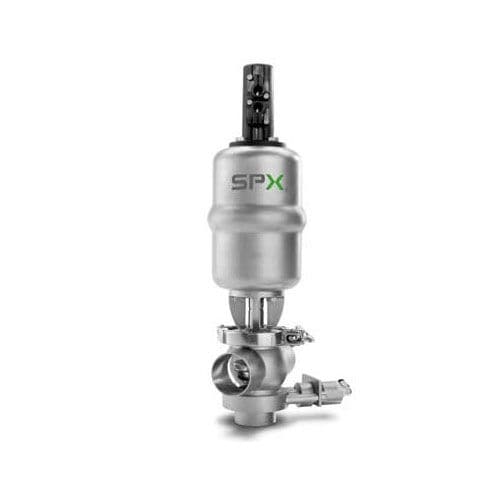

La válvula SWcip4 es una válvula de doble cierre diseñada especialmente para aplicaciones CIP. La válvula sustituye a los anticuados conceptos de bloqueo y purga basados en tres válvulas de mariposa o válvulas de doble mariposa. Con dos juntas de asiento en serie y una cavidad de separación, esta válvula de doble sello garantiza que se evite la mezcla de medios CIP. Esta válvula ayuda a aumentar las exigencias de seguridad del producto en los sistemas CIP.
La válvula de doble sello de la serie SWcip4 es la adecuada para el aislamiento entre su depósito de medios CIP y la línea de suministro y retorno CIP. Construida sobre los principios de las válvulas SW4 y SD4.
Ventajas
Juntas de perfil que eliminan los huecos y facilitan el pedido de recambios gracias a la numeración ID
Separación a prueba de mezclas de los medios CIP
Fácil mantenimiento gracias a su bajo peso, pocas juntas y actuador sin mantenimiento
Reducción de los costes de mantenimiento gracias al tope metálico y a la mayor duración de las juntas
Diseño flexible gracias a los actuadores intercambiables para manejar diferentes presiones del producto
La válvula SWcip4 se utiliza para la separación segura de los líquidos CIP en los puntos de cruce de las tuberías en las estaciones CIP.
La separación se realiza mediante dos juntas de asiento. Entre las juntas se encuentra una cámara de fugas que se cierra forzosamente mediante una válvula de fugas o se abre a la atmósfera. Las fugas en los sellos de asiento se indican y se descargan a la atmósfera mediante la válvula de fugas.
Anotaciones:
Unidad de control
Actuador neumático
Cierre de abrazadera
Juntas de asiento
Válvula de descarga de fugas
---
