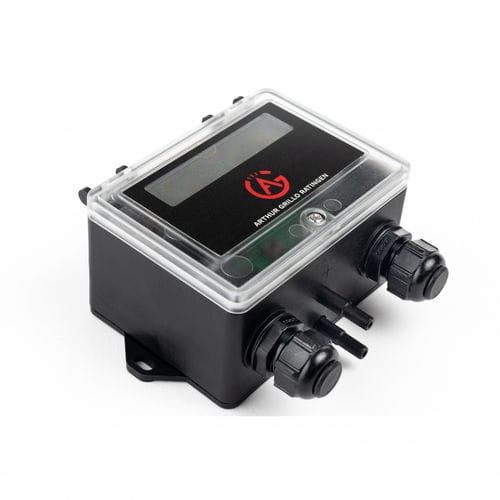

Regulador de caudal de presión diferencial DPC200

de membranapara gaspara aire

Modos de funcionamiento conmutables (medición o control) Variables de medición conmutables (presión diferencial o caudal volumétrico) Unidades de medida conmutables (Pa y m3 / h o InH2O y cfm) 4 rangos de medición preestablecidos orientados a la aplicación Salida analógica 0 ... 10 V Factor k ajustable para el cálculo del caudal volumétrico Modo de medición con límite ajustable Modo de control con límite ajustable: 2 puntos de consigna Punto de consigna configurable a través de la opción de entrada de señal externa: Parámetros PI para el algoritmo PI Tensión de salida máxima Efecto de control positivo / calor o negativo / frío Los reguladores de presión diferencial / reguladores de caudal GRILLO-DPC se utilizan para medir y controlar presiones diferenciales bajas de gases no agresivos, especialmente aire. El usuario dispone de una señal de 0...10V como salida analógica. Dependiendo de la configuración del aparato, esta señal tiene diferentes significados. Si el aparato se utiliza como sensor de presión, la señal de salida es proporcional a la presión medida. Como sensor de caudal, el aparato proporciona una señal de salida proporcional a la raíz. En el control de la presión o del caudal, la señal de salida representa la variable manipulada del control PI. Se utiliza, por ejemplo, en la técnica de climatización para controlar los ventiladores, vigilar la presión de la sala o controlar los filtros. Además de la salida analógica, se dispone de una salida de alarma adicional (colector abierto) para la supervisión del valor límite o el control de los filtros.
