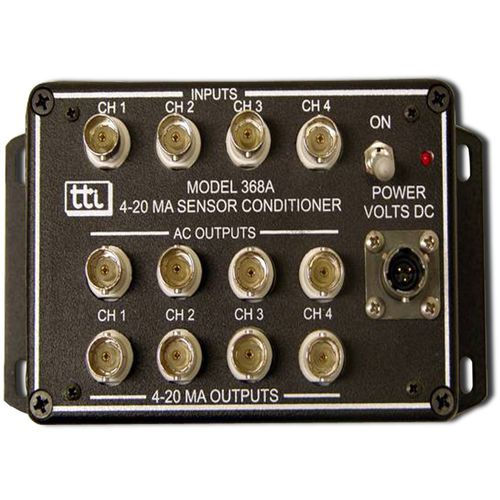

Acondicionador de señal multivías Trig-Tek™ 368A

para sensor

El acondicionador de sensores Trig-Tek™ 368A está diseñado para aceptar entradas de sensores de tipo ICP- tipo ICP; las salidas son proporcionales de 4 a 20 mA Información del producto El Trig-Tek™ 368A proporciona un interruptor interno para cada canal que selecciona el sensor ajustable "Curr" ya sea "On" o "Off" La corriente de salida de 4 a 20 mA corresponde a unidades de ingeniería (eu) de escala completa (FS) de 0 a 500 mVrms con un sensor de 100 mV/ eu. La FS se ajusta mediante un potenciómetro de ganancia interno para 5 a 50 FS eu. Las entradas y salidas están en conectores BNC. El 368A tiene una entrada de alimentación de 20 a 36 VDC a aproximadamente 125 mA. La alimentación primaria tiene un aislamiento de 500 V de la tierra de la señal. La alimentación se realiza a través de un PT02A-8-3P de 3 pines. La clavija A del conector es la de alimentación primaria, la B es la de retorno y la C es la de tierra del chasis. El conector de acoplamiento es un PT06A-8-3S-SR. la alimentación de 10 a 18 VDC puede suministrarse como opción en el momento del pedido. Características principales - 4 canales - Sensibilidad de entrada de 100 mV/eu - 5 a 50 unidades de ingeniería (eu) de escala completa (FS) (ajustable) - Sensor de 2 a 5 mA Curr - Salidas de 4 a 20 mA - Salida de CA FS - Alimentación primaria aislada - Entradas y salidas BNC - Alimentación de 20 a 36 VDC
