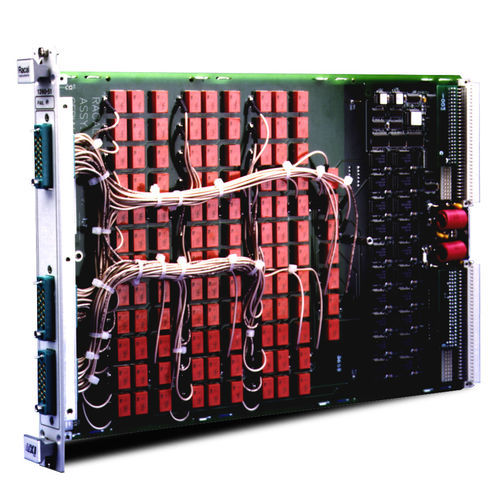

Módulo switch de relés 1260-51

digitalRFanalógico

El Racal Instruments™ 1260-51 es ideal para la conmutación de RF de alto rendimiento. Su ancho de banda de 400MHz hace que el 1260-51 sea un excelente módulo de conmutación para señales digital de velocidad media, comunicación de datos y la mayoría de las señales analógicas. Información sobre el producto El 1260-51 es una excelente opción para la conmutación de señales de alta frecuencia a un osciloscopio o contador/temporizador. Su amplio ancho de banda garantiza que el equipo de pruebas vea señales rápidas y transitorias. El 1260-51 también es ideal para conmutar fuentes de señales de alta frecuencia, como nuestra familia de sintetizadores de formas de onda y generadores de señales, a la unidad bajo prueba. El 1260-51 consta de seis matrices de 2x6 que pueden combinarse en tres matrices de 2x12 o una de 2x36. El módulo configura automáticamente los relés de interconexión para conseguir la trayectoria deseada. El 1260-51 proporciona una ruta de conmutación de bajo ruido con una excelente diafonía y aislamiento. Este rendimiento permite al 1260-51 conmutar señales en pruebas críticas de amplificadores, receptores y otros dispositivos activos. La monitorización de la corriente de la bobina del relé está disponible para proporcionar una comprobación de confianza asegurando al usuario el correcto funcionamiento del relé. El 1260-51 se controla mediante la interfaz basada en mensajes Racal Instruments™ Opción 01, o la interfaz basada en mensajes y registros Opción 01T, que se explican detalladamente en hojas de datos separadas. Características principales - Configurable como matriz de RF de 2x6, 2x12 o 2x36 - Ancho de banda de 400 MHz - Configurable por software, sin puentes - Conmuta 30 W, 0,5 A y 125 VAC - Interfaces coaxiales de alta densidad - Excelente para mediciones con osciloscopio o contador de intervalos de tiempo
