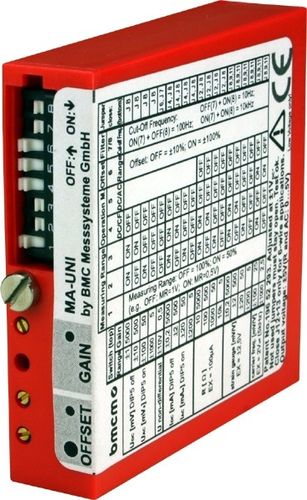

Amplificador de señal MA-UNI

de tensiónde corrientede medidas

CARACTERÍSTICAS - Ancho de banda de 10kHz - Compatible con 5B - aislamiento galvanizado - para puentes de medición de galgas extensométricas U, I, R y LVDT (sensores de distancia inductivos) - 3 frecuencias de corte de filtro conmutables - muchos rangos de entrada conmutables (máx. ±10V) - ajustable con potenciómetros - 4mA, 100µA DC, ±2.5V DC, o 2V eff a 5kHz AC para la alimentación del sensor - DC o AC desacoplado - patente no. 196 52 293 - reutilizable para otras tareas de medición PERFECTAMENTE ACONDICIONADO. UNIVERSAL. El amplificador de medida MA-UNI ajusta señales de diferentes tipos y tamaños a la entrada de 5V de un sistema de adquisición de datos por PC. Con un ancho de banda de 10kHz, es ideal para señales dinámicas. Un todoterreno en acondicionamiento de señal que optimiza el rendimiento y la precisión de su sistema de medición. 5B TECNOLOGÍA. ESTÁNDAR INDUSTRIAL. La asignación de pines del módulo 5B corresponde al estándar del módulo 5B de Analog Devices y Burr Brown. Se ha introducido un pin 0EX adicional para los sensores que requieren alimentación unipolar para poder ser conectados. MEDIDA. LO QUE NECESITES. ¿Desea medir la tensión, la corriente, la resistencia o la temperatura (termopar)? Factible, por supuesto, con el MA-UNI: Todos los sensores comunes, así como los LVDTs (frecuencia portadora) y los puentes de medición (bandas extensométricas) pueden conectarse directamente. Para un acondicionamiento óptimo de la señal se dispone de numerosos rangos de medición. CLARAMENTE SEGURO. Si se utilizan varios módulos, los canales están aislados galvánicamente entre sí y con el sistema DAQ. Esto protege perfectamente todo el sistema contra altos potenciales e interferencias.
