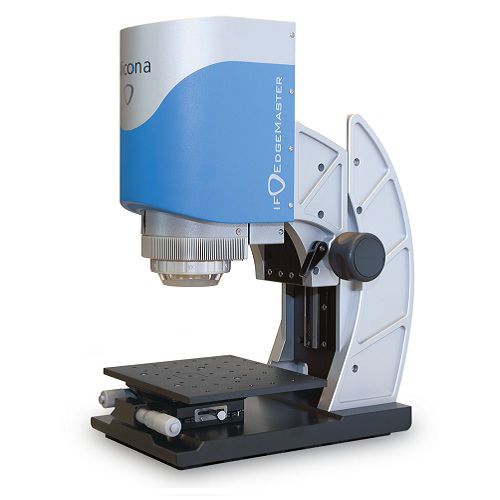

Aparato de medición de forma EdgeMaster

de rugosidadóptico3D

Cómo medir los filos de corte también en la producción El EdgeMaster es un dispositivo óptico de medición 3D para la medición automática del filo de corte. Los bordes se miden independientemente del tipo, tamaño, material o acabado de la superficie de la herramienta. Los usuarios miden radios > 2µm así como el rastrillo, la cuña y el ángulo de separación de los bordes de corte. Diferentes tipos, incluyendo cascada y trompeta, se miden con precisión. La robusta tecnología del Focus-Variation ofrece mediciones estables y trazables también en una producción cerca del medio ambiente. El EdgeMaster proporciona mediciones totalmente automáticas y resultados estables incluso con vibración externa y luz externa. El sistema proporciona una operación fácil de usar con una alta velocidad de medición. La alta resolución vertical permite la medición de astillado además de la rugosidad trazable medidas en la cara del rastrillo de los bordes. Una tecnología de iluminación inteligente permite una iluminación optimizada de las superficies con tiempos de exposición cortos, lo que permite realizar mediciones rápidas. Los usuarios se benefician de mediciones de alta resolución durante todo el proceso de fabricación. El EdgeMaster se utiliza para medir la parte verde de una herramienta, así como el componente altamente pulido en su etapa final. Típicamente, el sistema de medición se utiliza para medir insertos, taladros, fresas, etc. La visualización avanzada que incluye información de color registrada permite una garantía de calidad transparente y comprobable.
