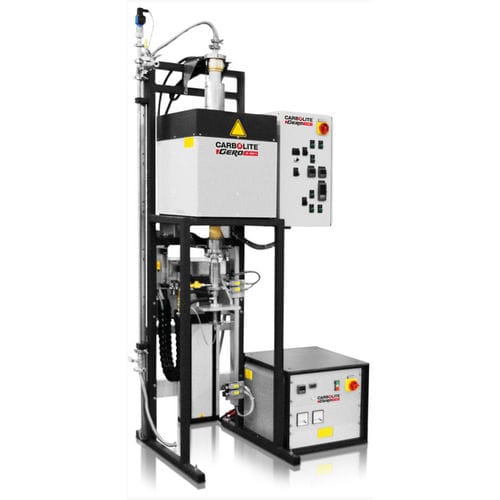

Horno tratamiento térmico BV-HTRV series

de crecimiento de cristaltubulareléctrico

El BV-HTRV es un horno especialmente diseñado para el crecimiento de cristales según el método Bridgman. En el método Bridgman se emplea un material previamente sintetizado que se mueve lentamente a través de un gradiente de temperatura. Una vez fundido, el material es desplazado hacia la zona del horno con menor temperatura formando progresivamente un monocristal. El BV-HTRV es un horno tubular montado sobre un bastidor especialmente diseñado para el método Bridgman. Los hornos que se utilizan de forma estándar con este sistema móvil son el HTRV 70-250 y el HTRV 100-250. No obstante, con este bastidor puede emplearse cualquier horno tubular. Los más comunes, como ya se indicó, son el HTRV 70-250 y el HTRV 100-250. La corta longitud de calentamiento de estos dos hornos permite obtener el gradiente de temperatura ideal para el método Bridgman. La temperatura es más alta en la parte superior, y va reduciéndose hacia la parte inferior del horno. El dispositivo de tracción montado en el bastidor mueve la muestra a una velocidad regulable hacia la zona de menor temperatura. Muy cerca de la muestra se ha posicionado un termopar que lee la temperatura exacta de la muestra. Tanto la muestra como el termopar se encuentran fijados al dispositivo que realiza el desplazamiento hacia la parte inferior del horno. El movimiento puede ser rápido (p. ej. para la carga/descarga de la muestra) o tener una velocidad definida por el usuario (durante el proceso de crecimiento del cristal). El termopar y la muestra están rodeados de un tubo de cerámica. El tubo lleva conectada a ambos extremos una brida enfriada por agua.
