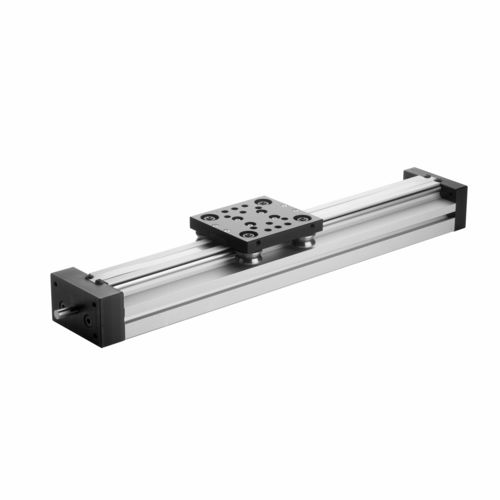

Unidad lineal eléctrica NL series

de husillo de bolasde husillo de rosca trapecialde precisión

El sistema de guías NL ha sido especialmente diseñado para realizar movimientos de tornillo para cargas ligeras. Su compacidad lo hace ventajoso donde se necesitan pequeños movimientos. Se ha estudiado el uso del husillo trapezoidal principalmente para posicionamientos lentos o manuales, mientras que el de husillos de recirculación de bolas para movimientos rápidos y motorizados. Ambos giran dentro del perfil y están protegidos por una banda de acero inoxidable colocada en la parte superior del perfil. La protección contra la suciedad y el polvo se confía a tiras de material magnético que garantizan siempre el contacto entre el perfil y la banda de acero inoxidable. Dada la complejidad del montaje, el carro ya se suministra con agujeros estándar para facilitar al cliente el montaje de una contraplaca. El perfil dispone de cuatro ranuras de fijación a la estructura, dos laterales y dos inferiores, que quedan al descubierto al rasgar la tira de aluminio que las cierra.
