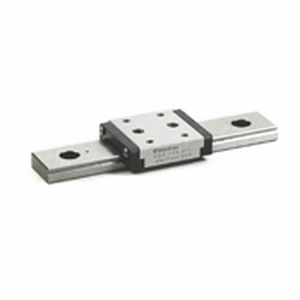

Guía lineal con carro de bolas de recirculación BSGS9W-1-290de acerode precisióncompacta
Añadir a mis favoritos
Añadir al comparador
Características
- Tecnología
- con carro de bolas de recirculación
- Otras características
- de acero, de precisión, compacta, ancha
- Longitud del riel
290 mm
(11,42 in)- Carga
160 kgf, 250 kgf
Descripción
Guías de bolas anchas de recirculación (BSG-W)
Familia: BSGS9W
Modelo: BSGS9W-1-290
Precio: $ 394.00
Todas las dimensiones en milímetros a menos que se especifique lo contrario
El recorrido total que se indica a continuación se basa en 1 carro por carril
Dimensión del carro : mm (in)
H : 9 (0.354)
B : 25 (0.984)
L2 : 31.5 (1.24)
L1 : 1.185 (30.1)
W : 3.5 (0.138)
P1 : 18 (0.709)
P2 : 12 (0.472)
S1 : M2.6
e1 : 2.5 (0.098)
L3 : 22.1 (0.87)
W2 : 12.5 (0.492)
S2 : M4
e2 : 3.5 (0.138)
b : 7 (0.276)
Capacidad de carga básica : kgf (lbf)
C dinámico : 160 (352)
Co estático : 250 (551)
Dimensiones del raíl guía : mm (in)
P : 30 (1.181)
H1 : 5.2 (0.205)
C : 14 (0.551)
B1 : 7 (0.276)
B2 : -
W1 : 5.5 (.217)
d x G x h : 3,5 x 6 x 3,2
(.138 x .236 x .126)
Tipo S3 N : -
N : 10 (0.394)
Peso : kgs (lbs)
Carro - Lb (kg) : 0.02 (0.044)
Riel guía - Lb/ft (kg/m) : 0.5 (0.336)
Longitud : mm (pulg.)
Longitud máxima : 700 (27.6x)
---
