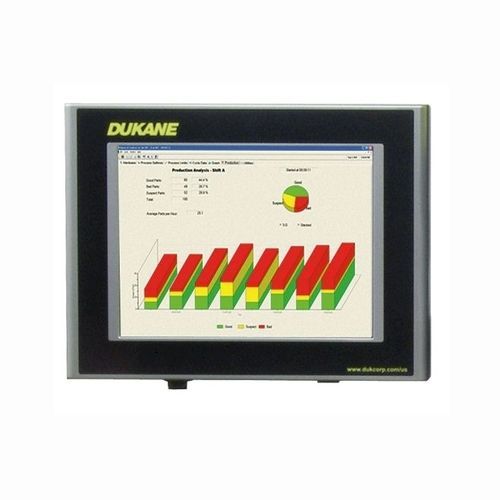

Interfaz de operador con pantalla táctil iQ Explorer II

empotrablepara aplicación de soldadura por ultrasonidos

iQ Explorer II funciona en la mayoría de los sistemas operativos Microsoft Windows. La imagen en esta pantalla puede ser configurada por el usuario y atada a la configuración. El uso efectivo de esta función es actualizar una imagen de la pieza. La configuración está programada para que sea fácilmente identificable por el operador. La lista de componentes de esta pantalla identifica el contenido del generador al que está conectado. Ajustes del proceso Estructura de menú intuitiva, utiliza los controles familiares de Windows. Una pantalla muestra todos los ajustes principales del proceso para facilitar la programación. Admite unidades métricas e imperiales. Límites de proceso Lista dinámica de límites de proceso disponibles. La mayoría de las categorías de límites de proceso pueden tener límites superiores e inferiores "malos" y límites superiores e inferiores "sospechosos". Cuando se superan los límites "malos", el ciclo se interrumpe y se marca como "malo". Cuando se superan los límites "sospechosos", el ciclo se completa, pero se marca como "sospechoso" para advertir al operario de que el proceso se está desviando del valor nominal. Notas Identifique los componentes de su pila y almacénelos permanentemente con los parámetros de configuración. Incluye un campo de Notas ilimitado para introducir información especializada relacionada con su pieza. Datos del Ciclo Todos los Límites de Proceso definidos se muestran en esta tabla. Pueden definirse turnos para crear un conjunto único de resultados de datos de ciclo por turno. Los usuarios pueden asignar un campo de notas por ciclo. Este campo puede ser cargado con un parámetro de configuración especificado o dejado para ser editado por el usuario. Esta información se adjunta permanentemente a los datos del ciclo en archivo.
