Sistema de oxidación térmico CR® series

regenerativopara reducir COVpara reducir NOx

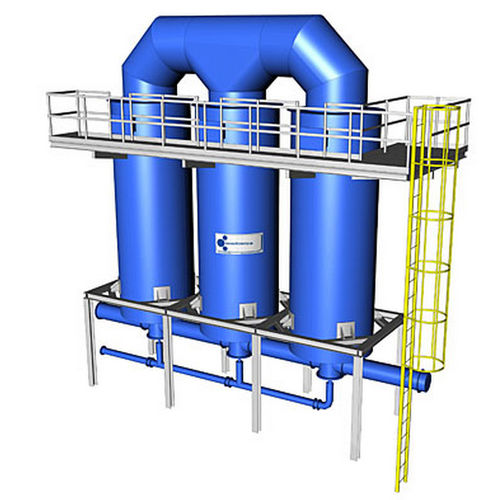

TIPO DE EQUIPO VOC (compuesto orgánico volátil) Planta de combustión térmica regenerativa. PRINCIPIOS DE OPERACIÓN: La planta consta básicamente de tres cámaras verticales rellenas de material cerámico de alta capacidad térmica (una cámara de gas de entrada de precalentamiento, una recuperación de calor del gas purificado de la cámara de combustión y una cámara de limpieza con aire fresco) y una cámara de combustión con quemador modulante que conecta las tres cámaras. El gas con V.O.C. pasa por una fase de precalentamiento desde la parte inferior hasta la parte superior del lecho cerámico en la primera cámara hasta una temperatura cercana a 750 - 800°C. Luego el gas pasa a través de la cámara donde el quemador modulante, normalmente alimentado con metano, proporciona la energía necesaria para alcanzar y/o mantener la temperatura de oxidación completa del V.O.C. y finalmente pierde el calor acumulado, pasando a la parte superior desde la parte inferior del lecho cerámico en una segunda cámara y es liberado, limpiado, a la atmósfera. En el lecho cerámico de la tercera cámara, un flujo de aire fresco va de abajo hacia arriba con el fin de transportar en la cámara de combustión el resto del aire contaminado. Los lechos cerámicos particulares con alta capacidad térmica permiten alcanzar una eficiencia de recuperación térmica del 92 al 95%. Esta eficiencia, sumada al calor producido por la oxidación del V.O.C., es suficiente para mantener el proceso sin ningún combustible de apoyo a partir de un valor de concentración del V.O.C. superior a 1,2 -2 g/Nm3. Las 3 cámaras, a intervalos regulares, intercambian la función de precalentamiento, recuperación y lavado con válvulas automáticas especiales para garantizar una emisión constante de C.O.T. (Carbon Organic Total) de acuerdo con los límites legales ambientales.
