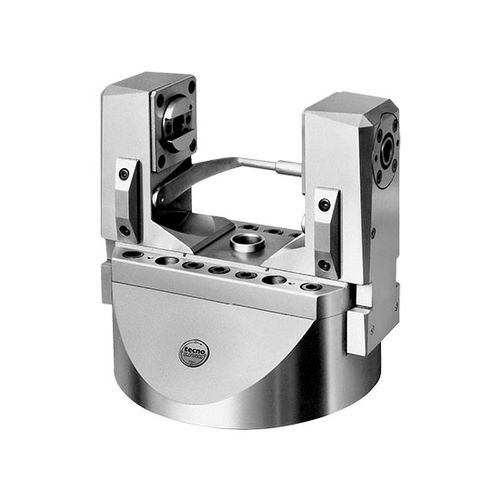

Mandril de sujeción de piezas de precisión MADT series

hidráulicoautocentrantecilíndrico

Los platos de la serie MADT son autocentrantes. El amarre de las mordazas es automático mediante una barra de tracción y un cilindro trasero y sistema de indexado manual. - fabricados en acero especial de alta resistencia endurecido y cementado 60HRC UNI18NiCrMo5, para mantener un alto grado de precisión, fiabilidad y calidad - ejecución de las guías de las mordazas con cuña que permite un buen acabado de la superficie de deslizamiento con posibilidad de recuperar holguras consecuentes al desgaste - sistema de guiado del eje con dos líneas de rodillos radiales precargados cilíndricos de gran relleno y con un rodamiento de bolas axialmente resistente - movimiento de indexación simple y fiable: un obturador cónico garantiza la indexación mecánica. Precisión de indexación ±1'30 - estanqueidad contra la contaminación por refrigerante, virutas y polvo - precisión constante y duradera - fácil instalación en la máquina - de serie con 4 indexaciones 90° + 1 indexación 45°. - Posiciones de indexado especiales disponibles bajo pedido (8×45°, 6×60°) VENTAJAS - amarre autocentrante - gran capacidad de amarre - versiones con mordaza larga para piezas que necesitan un gran radio de revolución - rápida y fácil instalación en la máquina, sólo se requiere la conexión al cilindro hidráulico del torno - fabricación de diferentes piezas y también de pequeñas series - piezas con gran radio de giro y bridas de gran diámetro - puede aplicarse en la misma máquina con un mandril motorizado convencional de 3 garras gracias al reequipamiento rápido que aumenta la flexibilidad y la productividad de la unidad - el dispositivo de indexación permite un cambio rápido entre los múltiples ejes de trabajo - buena accesibilidad a las herramientas gracias a la forma del plato Temperatura ambiente 5-60°C Emisiones sonoras (presión sonora) ≤ 70 db (A) en cada dirección
