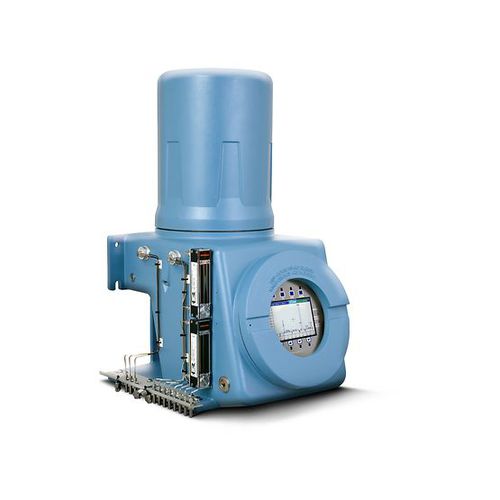

Diseñado para ofrecer una fiabilidad y flexibilidad óptimas, el GC de proceso Rosemount 700XA proporciona un análisis ampliado de la composición de gases con capacidad de funcionamiento remoto en un diseño a prueba de explosiones y montable sobre el terreno. De este modo, se reduce la necesidad de disponer de elaborados refugios para el analizador o de requisitos de control de temperatura. Tanto si se trata de medir el poder calorífico, monitorizar trazas de contaminantes o controlar la calidad del producto y el proceso, el Rosemount 700XA ofrece la flexibilidad de combinar mediciones en un único GC de tipo transmisor, reduciendo el espacio ocupado y el coste total de propiedad.
Especificaciones
EntradasSalidas analógicas: Seis salidas aisladas autoalimentadas (4-20 mA)
Entradas digitales: Cinco entradas, asignables por el usuario, aisladas ópticamente, nominales a 30 V CC @ 0,5 A
SalidasSalidas analógicas: Seis salidas aisladas autoalimentadas (4-20 mA)
Salidas digitales: Cinco salidas asignables por el usuario, Forma C y aisladas electromecánicamente, 24V CC
Protocolo de comunicaciónEthernet: Dos puertos - uno RJ-45 y otro de cuatro hilos - con 10/100 mbps
Serie: Tres bloques de terminación, configurables como RS-232, RS-422 o RS-485 y una conexión RS-232 D-sub (9 patillas) Modbus/PC
AlimentaciónEstándar: 24 V CC (21-30 V CC)
Opcional: 90-264 V CA, 47-63 Hz
Certificados/AprobacionesCSA para EE.UU.: Clase I, Zona 1, AEx d IIC, Recinto Tipo 4. Clase I, División 1, Grupos B, C y D, IP66
CSA para CANADÁ: Clase I, Zona 1, Ex d IIC, Caja Tipo 4. Clase I, División 1, Grupos B, C y D, IP66
DimensionesMontaje en pared: 711 mm alto x 445 mm ancho x 498 mm fondo (28" alto x 17,5" ancho x 19,6" fondo)
Montaje en tubo: 711 mm Alto x 445 mm Ancho x 671 mm Fondo (28" Alto x 17,5" Ancho x 26,4" Fondo)
Montaje en suelo: 1532 mm Al x 445 mm An x 612 mm Pr (60,3" Al x 17,5" An x 24,1" Pr)
MontajeSoportado en el suelo (estándar),
---
