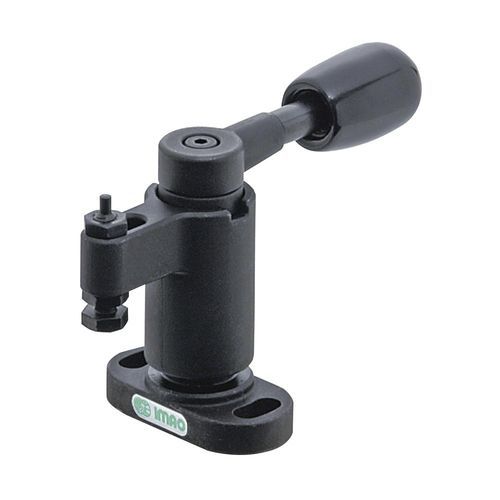

Brida de sujeción pivotante QLSWC100R
de levade piezas para procesarde acero

brida de sujeción pivotante
brida de sujeción pivotante
brida de sujeción pivotante
brida de sujeción pivotante
brida de sujeción pivotante
brida de sujeción pivotante
brida de sujeción pivotante
brida de sujeción pivotante
brida de sujeción pivotante
Añadir a mis favoritos
Añadir al comparador


Características

Tipo
de leva
Aplicaciones
de piezas para procesar
Otras características
pivotante, de acero, en miniatura

Descripción

PINZAS DE COLUMPIO - MINIATURA DE UN SOLO TOQUE - CON MANGO (QLSWC) Descripción Estas pinzas oscilantes en miniatura se balancean en posición y se sujetan directamente a la pieza de trabajo para ejercer una presión directa hacia abajo. El brazo se balancea completamente fuera del camino para permitir una fácil carga y descarga de la pieza de trabajo. Ideal para operaciones de sujeción repetitivas. Viene con un perno de contacto que puede invertirse para superficies acabadas o rugosas. Se monta desde la parte superior con dos orificios de montaje. La serie 100 proporciona 247 libras de fuerza de sujeción, la serie 150 proporciona 404 libras de fuerza de sujeción. Los números de parte que terminan en R tienen una dirección de sujeción en el sentido de las agujas del reloj, los números de parte que terminan en L tienen una dirección de sujeción en el sentido contrario a las agujas del reloj. La carga máxima para operar el mango es de 22 libras para la serie 100 y 33 libras para la serie 150. El cuerpo, el mango y el eje están hechos de acero de aleación SAE-1045. El brazo de la abrazadera y el eje de la leva están hechos de acero de aleación SAE-4140. Las piezas son tratadas térmicamente con un acabado de óxido negro. El mango es de plástico negro.

---
