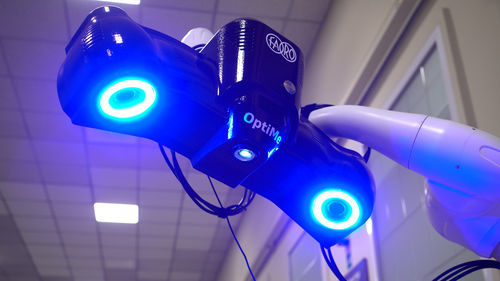

Máquina de medición óptica OptiMe

de formade geometríade contorno

OptiMe es una nueva familia de sistemas de medición óptica, basados en visión estereoscópica y fotogrametría, que constan de dos cámaras digitales de alta resolución, un proyector de luz estructurada y un PC con software propio de adquisición y procesamiento de datos. Dependiendo de la posición de la cámara y de las lentes empleadas, el campo de medición puede oscilar entre unos pocos centímetros cuadrados y varios metros cuadrados, y puede aumentarse aún más combinando varias exploraciones parcialmente superpuestas a través de marcadores, o simplemente basándose en la forma del objeto. OptiMe tiene dos modos de funcionamiento: Modo activo: una secuencia de patrones de luz estructurada se proyecta sobre el objeto y es leída por las cámaras. De este modo, OptiMe puede escanear nubes densas compuestas por millones de puntos y obtener una representación tridimensional de la superficie aunque ésta sea completamente lisa y carezca de rasgos distintivos. Las nubes pueden convertirse en mallas y exportarse en varios formatos, incluidos STL y PLY. Este modo es útil tanto para la ingeniería inversa -obtener una representación CAD de un modelo físico- como para el control de calidad -por ejemplo, verificar que la forma de la carrocería coincide con el modelo CAD-. Modo pasivo: si es necesario medir los bordes de una superficie (incluidos bolsillos, márgenes y orificios) en lugar de la propia superficie, la luz no estructurada es suficiente para que las cámaras puedan leer estos detalles. En ambas situaciones, la precisión de OptiMe oscila entre 0,01 mm o más para piezas pequeñas y 0,2 mm para campos más amplios. Los sistemas ópticos tienen un rendimiento mucho mayor (es decir, el número de puntos que se adquieren en una unidad de tiempo) que las máquinas de medición táctil, lo que permite mediciones más rápidas; la ausencia de contacto también evita cualquier posible daño a las superficies.
