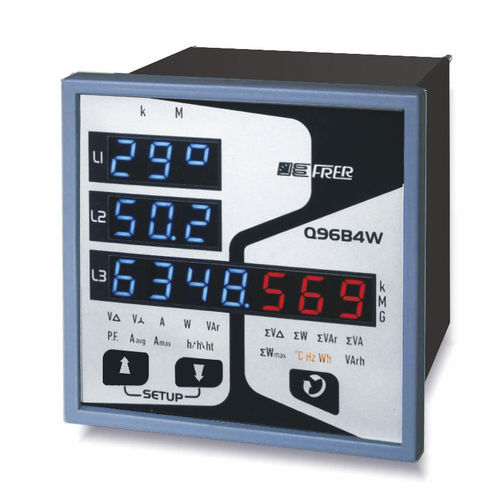

Analizador para redes eléctricas trifásicas Q96B4W

de calidad de la energíaintegrabledigital

Medidor multifunción de 96x96mm de alto rendimiento con 4 pantallas azul/roja Analizador multifunción adecuado para su uso en sistemas trifásicos de tres o cuatro hilos con carga desequilibrada, incluso en presencia de formas de onda distorsionadas. Permite la visualización de todas las principales magnitudes características de una red eléctrica, incluidos los valores de Energía Activa y Reactiva, (16 magnitudes, 32 medidas) en un solo instrumento, mediante 3 pantallas de LED AZUL, en las que aparecen los valores relativos a las tres fases, más una cuarta pantalla de LED ROJO para la visualización de las magnitudes del sistema. La elección de las medidas visualizadas es independiente para cada una de las dos secciones (valores de fase y de sistema), lo que permite una supervisión más completa del estado de la red. Las indicaciones del tipo de medición en curso y del multiplicador de kilo o de Mega a aplicar se realizan mediante símbolos luminosos de fácil e inmediata identificación. Como opción, puede equiparse con una interfaz de comunicación (Modbus RTU - Ethernet - IEC61850 - PROFIBUS) y 2 salidas de alarma que pueden programarse alternativamente como salidas impulsivas para la retransmisión de energía activa y reactiva. Datos técnicos pantalla LED 4 (h 10mm) indicación máx. 3 cifre - 3 dígitos (999) posición del punto decimal automatica - automática lED's de estado simboli luminosi - símbolos luminosos actualización de lecturas 1 seg tipo de medición TRMS precisión básica ±0,5% Un tensión nominal de entrada Un 100÷400V In corriente nominal de entrada In 1-5A rango de entrada (1) 10÷120% Un; 5÷120% In frecuencia de funcionamiento 45÷65Hz Relación VT (valor máximo del primario) 1000kV Relación TC (valor primario máx.) 10000A sobrecarga continua 1,2 Un; 2In
