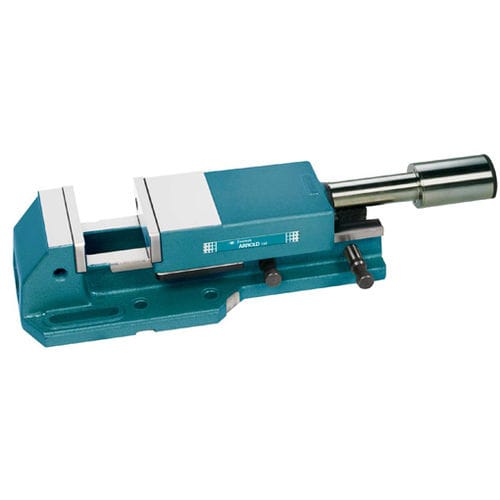

Mordaza para máquina herramienta 010 141 ARNOLD CLASSIC series

hidráulicahorizontalrotativa

Las mordazas ARNOLD CLASSIC de alta presión, consiguen una fuerza de amarre de hasta 80 kN.- Exactitud de 0,01 mm en la repetibilidad de amarre.- Diseño monobloque: evita las deformaciones al realizarse la alta presión y confiere gran robustez.- La fuerza aportada por el husillo de alta presión se transmite a la pieza en el centro exacto de la boca de amarre, logrando un aprovechamiento de esa fuerza de un 100%.- Gran apertura, llegando hasta 375 mm y 845 mm en el caso del cuerpo en dos partes.- Fuerzas de amarre de 25/40/50/80 kN según tamaño.- Los husillos ARNOLD CLASSIC pueden ser utilizados independientemente de la mordaza, como elemento de amarre de un utillaje.- Diseñadas para automatizar procesos y robotizarlos.- Dotadas de un husillo óleo-dinámico de alta presión y simple efecto con retroceso por muelle.- Racor giratorio a la entrada y salida del aceite.- Recorrido automático de avance y retroceso de 4 mm.- Fuerza de amarre regulable y directamente proporcional a la presión del aceite de entrada (véase manual).- Opción partida bajo pedido.- Características generales ARNOLD CLASSIC en página 32.ELEMENTOS NECESARIOS- Grupo hidráulico o bomba neumo-hidráulica de simple efecto de 500 bares de presión con manguera de conexión grupo-mordaza, presostato de control de la presión, válvula de seguridad integrada en el grupo y pulsador ON-OFF.- Manómetro.
