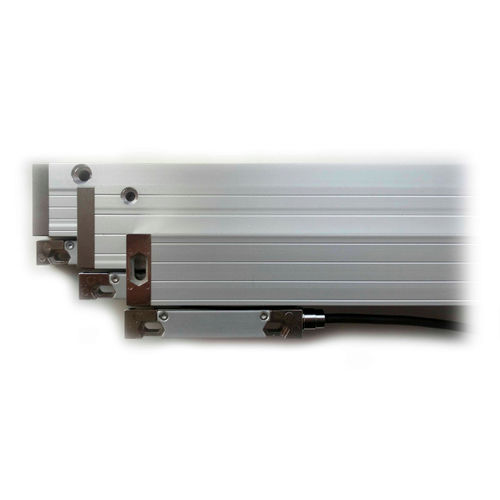

Encoder lineal incremental LR series

ópticorobustoIP53

Los modelos LR18, LR25 y LR35 son encoders lineales incrementales ópticos diseñados para una larga vida útil en aplicaciones de medio a alto rendimiento. El compacto LR18 ofrece longitudes de medición de hasta 1,2 m (48"); y los más robustos LR25 y LR35 tienen una longitud de medición máxima de 3,2 m (126")*. Ambos modelos disponen de un ASIC interno fiable para proporcionar una resolución tan fina como 0,1pm tras la decodificación de cuadratura 4X en el circuito del usuario. El dispositivo de salida para las ondas cuadradas en cuadratura y la señal de índice es un controlador de línea diferencial equilibrado EIA/RS-422. Para los usuarios que prefieren proporcionar su propia interpolación, las salidas analógicas están disponibles como señales de 11 -pA o 1 -V. Los rodamientos de bolas de precisión permiten que el cabezal de lectura se desplace por la escala de cristal a velocidades de hasta 2 m/s (80 pulgadas/s). El sistema está protegido según la norma IP53 mediante una extrusión de aluminio y aletas de sellado de goma. Los codificadores son intercambiables con varias marcas populares de la competencia. Sección transversal, mm(in)18 x46(0.71 x 1.81)25 x52(0.98 x 2.05)35 x62(1.38x 2.44)Longitud de medición ML, mm(in)DCRM ML, mm(in)70-1240(3-48)70-3190(3-126)70-3070 (3-121)1140-3190 (45-126)1140 -3190 (45-121)Longitud total, mm (in)ML + 105 (ML + 4.2)Peso, kg (lb)0,075+ 1,0/m(0,18 +0,03/in)0,075+ 1,95/m(0,20 + .09/in)0,075+ 3,60/m(0,20 + .09/in)Resolución, μm (después de 4X del usuario)1, 20,1, 0,2, 0,5, 1, 2, 5 o 10 μmExactitud (a 20°C)Grado A: ±3 μm/m ("±36 μin/ft)Grado B: ±5 μm/m ("±60 μin/ft)Grado C: ±10 μm/m ("±120 μin/ft)Histéresis0.5 μm (20 μin)Potencia de entrada5V ± 0,3V @ 150mA máxpara señales TTL120mA máx para señales analógicasSalida analógica311 μApp (OUT= A) o 1 Vpp
