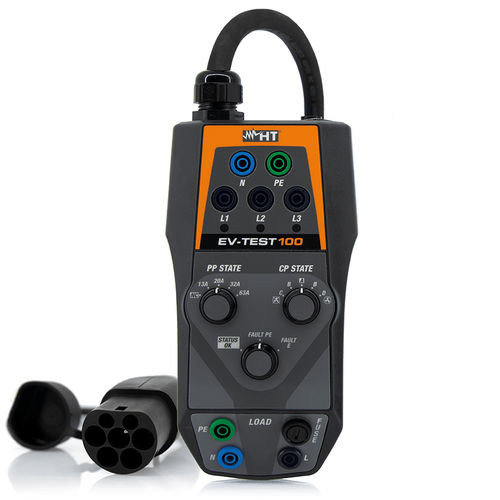

EVSE Adaptador para la verificación de estaciones de recarga de vehículo eléctrico
EV-TEST100, simula la presencia de un vehículo eléctrico conectado a la estación de carga, lo que permite verificar su plena funcionalidad y seguridad eléctrica, gracias al uso combinado con la instrumentación multifunción HT. EV-TEST100 puede probar estaciones con modos de carga 2 y 3 para carga de CA y conector estándar europeo (Tipo 2).
Funciones
Uso para estaciones de carga EVSE - Modos de carga 2 y 3
Cable de prueba con conector - Tipo 2 (IEC 62196-2)
Simulación de vehículo a través de Control Pilot (estado CP) - Estados A, B, C, D
Simulación capacidad corriente Proximity Pilot (estado PP) - NC, 13A, 30A, 32A, 63A
Simulación de condición de avería en PE - FAULT PE
Simulación diodo en cortocircuito - FAULT E
Control de eficiencia de contacto interno a EVSE - LOAD
Voltaje de entrada - Máx. 415 V CA, Fase-Fase, 50 / 60Hz
Carga externa L-N-PE - 240V 50/60Hz, Max 10A CA
Señal de CP - PWM 12V
Protección de carga externa - Fusible FF 10A / 250V, 5x20mm
Temperatura de trabajo - 0°C ÷ 40°C
Humedad de trabajo - <80 HR
Normativas
IEC/EN60364-7-722
IEC/EN61010-1
IEC/EN61851-1
