Pórticos cartesianos - (Unidades de plataforma y pórtico)
BASE IDEAL PARA LA CONSTRUCCIÓN DE MÁQUINAS CNC Y APLICACIONES
Unidades de bancada plana como se definen en las directrices de la máquina como máquinas incompletas según el sistema modular con recorridos de mecanizado de 250 a 1250 mm. Como accionamientos de husillo se utilizan motores paso a paso (MS200HT), ajustados para que no se produzcan holguras Se utilizan accionamientos de recirculación de bolas con una repetibilidad de ± 0,02 mm (reproducibilidad de posicionamiento).
Las guías lineales utilizadas son las de doble vía de isel, probadas durante muchos años, con rodamientos lineales a bolas pretensados sin juego y husillos de recirculación de bolas con una repetibilidad de ± 0,02 mm. Todas las unidades están equipadas con dos finales de carrera por husillo. Las unidades de mecanizado y posicionamiento están disponibles en varias versiones y se caracterizan por un funcionamiento suave y altas velocidades de proceso.
El uso de componentes de aluminio de alta calidad con superficies fresadas planas consigue un peso reducido y una gran precisión. Las unidades X/Y/Z de isel son la base ideal para configurar máquinas y sistemas de montaje y ensamblaje, ing y grabado, taladrado y fresado, fresado y atornillado, conformado y modelado, pegado y fundición, soldadura y soldeo, medición y comprobación, serrado y corte, etc.

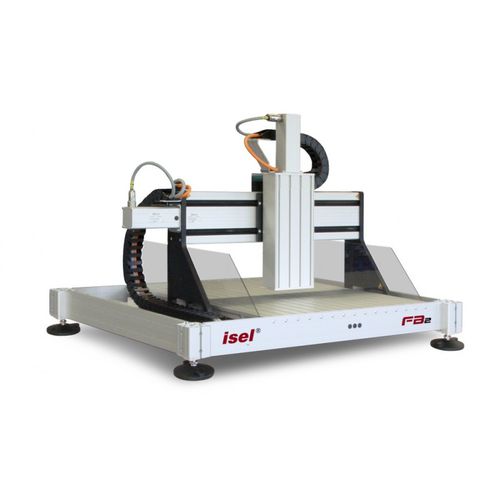

El pórtico XY móvil proporciona una gran superficie de trabajo estacionaria
Disponible como XY o XYZ
IDEAL PARA:
Colocación y montaje
Impresión y grabado
Taladrado y fresado
Colado y atornillado
Conformado y modelado
Pegado y fundición
Soldadura
Medición y ensayo
Serrar y cortar
OPCIONES
Controlador adecuado (por ejemplo: iMC-S8)
Módulos de software para operar en aplicaciones CAM, CNC y SPS
Bastidor
Carcasa
Motores de husillo
Separación: 300 y 500 mm respectivamente
---
