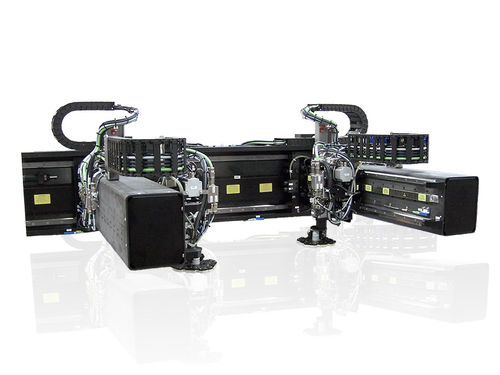

Eje lineal con sistema de posicionamiento

con motor linealcon servomotorde correa dentada

Dos ejes de fibra de carbono con motor lineal - Sistema de 8 ejes con ejes de fibra de carbono - Para las aplicaciones de posicionamiento/ Pick & Place Demandas - Forma compacta para las aplicaciones Pick & Place más rápidas - Adecuado para salas limpias clase ISO 5 (según DIN EN ISO 14644-1) - Uso en operación de 3 turnos en 7 días/semana - El diseño redundante del sistema de accionamiento - Cambiar rápidamente las piezas de desgaste como las cadenas de energía y los cables - Protección integrada contra colisiones Implementación - Eje motor lineal doble intrínsecamente rígido con dos ejes de fibra de carbono - Sistemas de medición magnética lineal - Niveles intermedios para facilitar el cambio de las cadenas y cables de arrastre - Cadenas de energía con espacio libre para cables adicionales Sistema general: - Carga: 0,5 kg - Resolución de posicionamiento: 1 µm - Reproducibilidad: 2 µm - Precisión absoluta: ±20 µm - Altura/longitud de repetición: ±50 µm / ±100 µm - Velocidad máxima: 2 m/s - Aceleración máxima: 10 m/s² con 0,5 kg de carga Eje X: - Accionamiento directo con motor lineal LM-050 - Viaje: 1150 mm Ejes Y: - Accionamiento directo con motor lineal LM-050 PLM-025 - Viaje: 650 mm Los ejes Z: - Cinturón dentado con servo motor - Viaje: 50 mm - Resolución de posicionamientog: 1.125 µm - Reproducibilidad: ±20 µm - Precisión absoluta: ±50 µm - Velocidad máxima: 0,5 m/s - Aceleración máxima: 10 m/s² Ejes D: - Rango de giro: nx360° - Resolución de posicionamiento: 3,24 arcosegundos - Reproducibilidad: <1 arcmin - Velocidad máxima: 180°/s - Aceleración máxima: 3600°/s²
