estructura tridimensional de alta precisión El sistema de tomografía TEM es un sistema de automatización que gestiona todo el proceso, desde la adquisición de imágenes de inclinación secuenciales hasta su reconstrucción tridimensional. Su software (Recorder, Composer, Visualizer-Kai) emplea algoritmos únicos para permitir la automatización de varios ajustes particularmente requeridos para la Tomografía.
Grabador
Este software adquiere imágenes de inclinación secuenciales en poco tiempo para Tomografía. Muchas imágenes de muestras, tomadas en el curso de la inclinación continua con cierto paso de ángulo, son necesarias para una reconstrucción precisa. Las operaciones como la inclinación de la muestra en un paso de ángulo preestablecido, la corrección del desplazamiento de la vista derivado de la inclinación, el ajuste del enfoque y la adquisición de imágenes se realizan automáticamente.

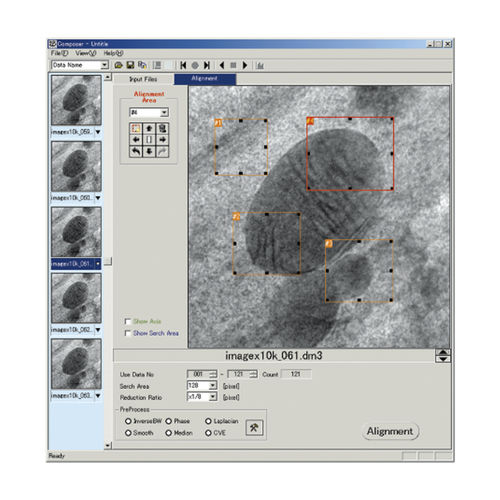

Compositor
Este software realiza una reconstrucción tridimensional a partir de imágenes de inclinación adquiridas secuencialmente. Un elemento crucial necesario para la tomografía por haz de electrones es cómo realizar una alineación precisa de los datos de imagen. Esto se resuelve mediante el cálculo de la posición tridimensional en el eje de inclinación y el análisis de la información precisa del ángulo y, como resultado, se ha realizado una reconstrucción precisa en poco tiempo con un funcionamiento sencillo.
Visualizador-Kai
Este software muestra los datos reconstruidos tridimensionalmente mediante varios métodos, como el renderizado de volúmenes y el renderizado de superficies, y también permite la observación intuitiva en la pantalla como si se manipulara con las manos. Utilizando un ratón, las imágenes pueden moverse y visualizarse libremente. También se incluye la función de medición de longitudes.
Platina de muestra de alta inclinación (opcional)
Para adquirir imágenes con un ángulo de inclinación elevado, se necesita una platina de muestra de inclinación elevada.
---
