anillo colector con árbol macizo / robóticas / estándar / con contactos de oro
LPM-12U JINPAT Electronics Co., Ltd.

{{requestButtons}}

Características

  • Estructura:

    con árbol macizo

  • Aplicaciones:

    robóticas

  • Otras características:

    estándar, con contactos de oro, compacto

  • Velocidad de rotación:

    300 rpm (1.885 rad.min-1)

  • Corriente:

    2 A

  • Tensión:

    240 V

  • Número de contactos:

    Máx.: 12 unit

    Mín.: 4 unit

Descripción

Descripción
Esta unidad puede ser utilizada en cualquier sistema electromecánico que requiera una rotación continua y sin restricciones mientras se transfiere potencia o datos de una estructura estacionaria a una rotativa.
También se denomina interfaz eléctrica rotativa, conmutador, colector, rótula o junta rotativa eléctrica. Puede mejorar la capacidad electromecánica, simplificar el diseño del sistema, eliminar posibles daños durante la rotación. Es el aparato clave de varias mesas de trabajo rotativas de precisión, instrumentos eléctricos de prueba, fabricación e instrumentos de control de procesos.

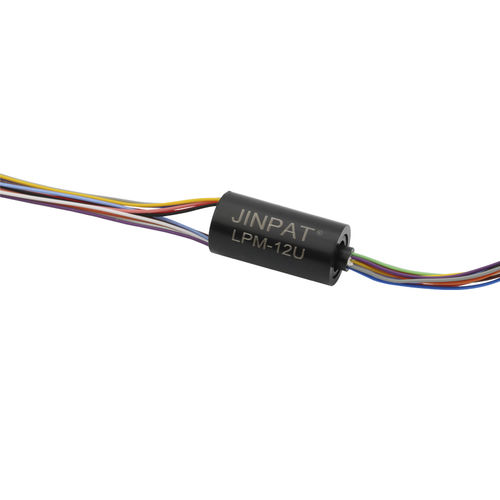

El anillo colector en miniatura LPM-12U es una unidad estándar, disponible en el mercado, que utiliza contactos de oro en la interfaz giratoria. Tanto en el estator como en el rotor se utilizan cables de plomo codificados por colores para simplificar las conexiones eléctricas.
El LPM-12U permite una gran flexibilidad en el manejo de las restricciones de tamaño del sistema. Está disponible en configuraciones de 4, 6 y 12 circuitos.

Traducción automática  (ver el original en inglés)
