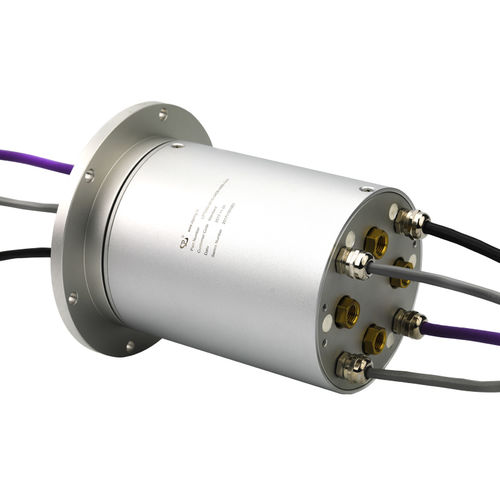

Anillo colector electroneumático LPT000-0415-0406-04S-04A

con árbol macizopara aplicaciones industrialesde aluminio anodizado

Número de parte: LPT000-0415-0406-04S-04A ▶ Anillo colector de eje sólido integrado con junta rotativa neumática para servosistema Especificación ● Parte eléctrica Circuitos: 4 circuitos * 2A, 4 circuitos* 15A, 4 circuitos * Señal Voltaje de trabajo: 24VDC Fuerza dieléctrica: ≥1000VAC@50Hz（Current); ≥500VAC@50Hz（signal） Aislamiento: 500MΩ@500VDC（Current); 300MΩ@300VDC（Signal） Ruido eléctrico: ≤70mΩ (50 rpm) Velocidad de trabajo: 0~30/50rpm Contacto: Metales preciosos Vivienda: Aleación de aluminio Tamaño del cable: (0.3mm²) Cable blindado de par trenzado de dos hilos, CC-Link (3x20AWG) SAVAFLEX-1000 4*2.5mm² Longitud del cable: Alambre del estator: 2000mm; Alambre del rotor: 2000mm Temperatura: -10°C~+70°C Humedad: ≤60%RH Grado de protección: IP54 ● Junta rotativa neumática Canales: 4 Presión de trabajo: 0.1MPa Mediana: Aire comprimido Calibre de la conexión: Rc 1/4 Par de apriete: ≤0.5N.m Diámetro del tubo: φ6mm El anillo colector JINPAT para el servomecanismo se utiliza en el servosistema para medir la posición real del sistema mecánico en comparación con la entrada de control. Para la unidad, el diagrama de cableado interno y el blindaje especial en diseño modular constituyen una solución completa para la interferencia de la señal del codificador. Puede integrar la transmisión de varias señales. Se soporta la integración de juntas rotativas de gas/líquido. Características ◆ No hay interferencias (señal del codificador) ◆ Transmitir señales variadas: Señal de codificador, señal de control/ CANBus/ Profibus, Profinet, etc ◆ Corriente estable y transmisión de señal ◆ Diseño modular en diagrama de cableado interno y apantallamiento especial ◆ Integrable con junta rotativa de gas/líquido ◆ Aislamiento entre anillos: ≥ 45dB Ventajas ◆ Solución personalizada ◆ Larga vida útil Aplicación Equipo Militar Instalación de prueba Sistema de control automático
