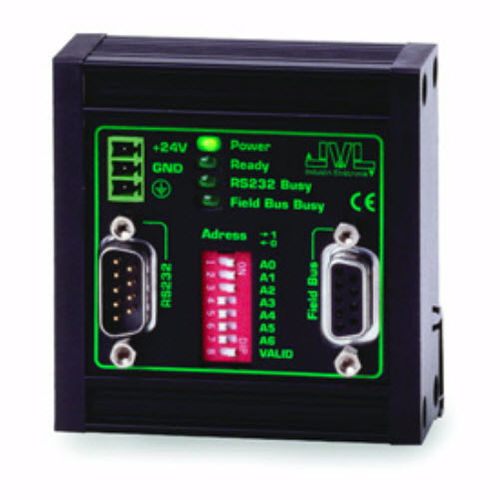

Pasarela de comunicación FBG10

RS232de bus de campopara autómatas programables

Para la conexión con los autobuses de campo Nota: No para nuevos desarrollos La serie de puertas de enlace FBG se utiliza para interconectar diferentes sistemas de bus de campo, como Profibus, etc., con unidades JVL equipadas con una interfaz RS232. Así pues, funcionan como pasarelas entre un bus de campo y el RS232, traduciendo comandos bidireccionalmente entre los dos sistemas. De esta manera es posible, por ejemplo, utilizar un PLC para controlar las velocidades, el desplazamiento y el registro de contenidos directamente desde un bus de campo, y para leer los códigos de error, la posición, el registro de contenidos, las entradas y las salidas de los módulos JVL conectados. Los parámetros de funcionamiento importantes, el estado de las E/S, etc., son supervisados continuamente por el FBG10 y, por lo tanto, pueden ser leídos rápidamente por el bus de campo. La serie de pasarelas de bus de campo FBG10 ofrece, por tanto, una solución económica para las aplicaciones que utilizan un bus de campo junto con los módulos JVL que sólo tienen una interfaz RS232. También se pueden producir modelos personalizados del FBG10 para protocolos RS232 distintos de los propios de JVL. - Interfaz RS232 - La dirección del esclavo del bus de campo se establece en el dip-switch - Montaje en rieles DIN - Operación de 10-30 VDC - Unidad compacta que se monta fácilmente - Indicación LED de alimentación, listo, ocupado RS232/bus de campo - Interfaces de bus diferencial con optoacopladores - Conectores DSUB y Combicon - RAM de doble puerto para el intercambio de datos - Se puede conectar a los controladores JVL AMC1x, AMC2x,SMC2x, DMC10 y al Indexador SMI3x
