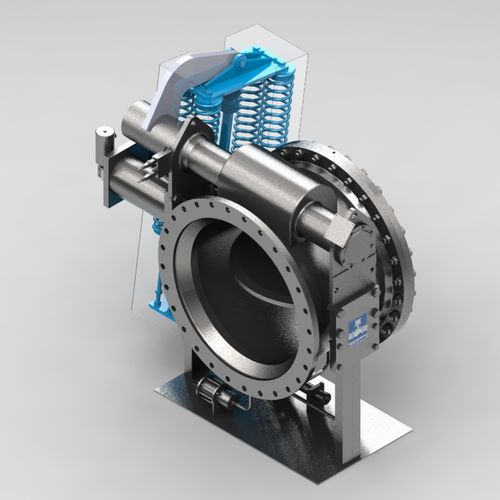

CIERRE RÁPIDO DE SEGURIDAD
VÁLVULA DE MARIPOSA
TIPO PKIII/S
Las válvulas de mariposa de cierre rápido de seguridad son una parte integral de la contención. Las válvulas de mariposa se utilizan en el sistema de ventilación (HVAC) de la contención en las plantas nucleares. En caso de emergencia, como en el caso de "LOCA - Lost of cooling accident" la válvula de mariposa de cierre rápido y seguro. La válvula de mariposa también es absolutamente hermética en condiciones de terremoto. La válvula de mariposa de cierre rápido de seguridad de KÜHME es un punto de referencia para esta aplicación.
Combustibles:
gaseoso
Aplicación:
Plantas de energía nuclear
TAMAÑO NOMINAL:
DN 200 A DN 1000
LA PRESIÓN DE FUNCIONAMIENTO:
MAX. 7 BAR G
TEMPERATURA DE FUNCIONAMIENTO:
MÁX. + 180°C
SUS BENEFICIOS
Tiempo de cierre fiable < 3 segundos
Seguridad gracias al sistema de estanqueidad probado que cumple con el requisito de estanqueidad de una tasa de fuga de 0,5 l/h a 20 mbar g
El cierre de la válvula se amortigua para reducir los picos de presión en la tubería
Doble asiento - una válvula en lugar de dos válvulas separadas - solución compacta y rentable
Conveniente prueba automática del sistema de sellado durante el funcionamiento de la planta - sin tener que desmontar la válvula
Diseño resistente para una gran cantidad de ciclos de funcionamiento
Válvula de alto rendimiento con una larga vida útil
DETALLES DE LA OPERACIÓN
La compuerta de cierre rápido es operada por un actuador neumático con una válvula solenoide. El cierre rápido automático alivia el volumen de presión en el actuador neumático a través de la válvula de escape rápido. Los muelles de cierre fijados lateralmente al actuador cierran la tapa. Como resultado de la cinemática de palanca, la hoja de la tapa se mueve en paralelo - y por lo tanto casi sin fricción - en el asiento de sellado.
---
