Carrera de trabajo [mm]: - 10
Garganta [mm]: - 300
Troat [mm]: - 150
Ranura en T [mm] similar a DIN 650: - 16
Øxprofundidad del cilindro [mm]: - 20H7 x 34
Ø del cilindro [mm] / superficie F [mm²]: - 40
Espacio necesario CxG [mm]: - 310 x 580

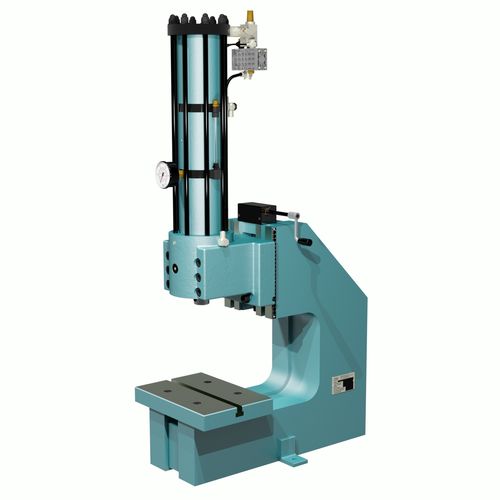

las prensas hidroneumáticas de mäder se accionan inicialmente sólo con aire comprimido y activan la carrera de fuerza hidráulica automáticamente. Combinan las ventajas de las prensas neumáticas e hidráulicas. En la carrera rápida de accionamiento neumático, la pieza se aproxima rápidamente con poca fuerza. A continuación, la carrera de potencia hidráulica se activa automáticamente cuando se encuentra resistencia.
De este modo, la energía aplicada se aprovecha al máximo, especialmente en estos modelos.
Las prensas hidroneumáticas del tipo Hp están disponibles en varios tamaños con capacidades desde 30 kN hasta 100 kN y gargantas desde 100 mm hasta 300 mm.
Todas las prensas hidroneumáticas están disponibles como módulo de automatización o pueden suministrarse con controles mäder para puestos de trabajo individuales..
El cilindro redondo de las prensas mäder se caracteriza por su gran robustez, su superficie rectificada y su preciso orificio. Las herramientas pueden fijarse de forma segura en el orificio del cilindro mediante un tornillo de fijación. Los cilindros redondos de mäder pressen están guiados por orificios pulidos con precisión o por casquillos de teflón.
Características de calidad:
- Husillo endurecido y antitorsión
- Guía de husillo larga y afilada para una máxima precisión
- Dos longitudes de carrera de potencia de serie
- Ajuste sencillo de la altura del cabezal de la prensa mediante un husillo roscado y un engranaje en ángulo recto
- Tira de medición lateral para reproducir rápidamente los ajustes al cambiar la herramienta
- Bajo nivel de ruido: menos de 75 dB
---
