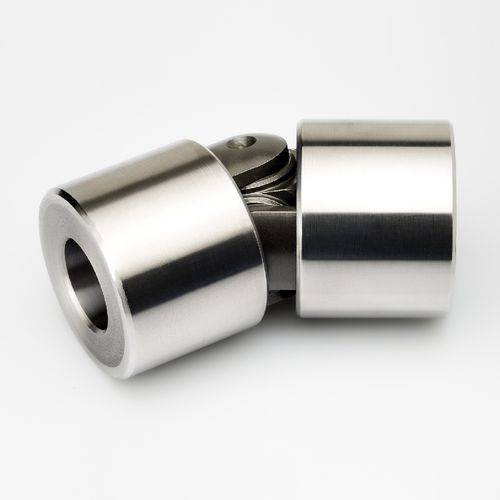

Junta cardán simple S

de precisióncromadade acero

Las juntas de yugo integrales de la serie S son productos de precisión estudiados para garantizar una vida útil excepcionalmente larga a precios competitivos. Este extraordinario resultado se ha logrado gracias a dispositivos de alta tecnología constructiva y sofisticadas máquinas herramienta. Están formadas por varios componentes y de diferentes materiales: Acero especial de aleación de níquel-cromo cementado y templado para las partes sometidas a grandes esfuerzos y desgaste (R > 200 Kgf/mm2 - HRC 60). Acero dulce para los cubos interiores y los manguitos exteriores que permiten la realización de pasadores, chaveteros, etc. La característica principal de estas articulaciones es la ausencia absoluta de muñones o pasadores portantes, esto es fundamental en algunas situaciones de emergencia como fuertes cargas de choque, inversiones de movimiento y pares elevados. Siendo los 4 yugos y sus pasadores macizos mecanizados de una sola pieza, el resultado es un bloque central extremadamente compacto. Los pasadores se articulan en el bloque centrai junto con la superficie de apoyo cementada de los yugos. La superficie de acción combinada de los pasadores eleva el nivel de salida de la articulación y su capacidad para transmitir potencia (o par) incluso en las condiciones más severas. Los yugos están expuestos tor una parte mínima (fuera de los manguitos) para evitar dobleces. En la cavidad central del bloque hay canales que llevan el lubricante desde la válvula de engrase exterior hasta los pasadores. La reserva de grasa en la cámara del bloque central garantiza una lubricación constante. Esta estructura hermética del núcleo evita tanto las pérdidas de lubricante como la contaminación por agentes externos.
