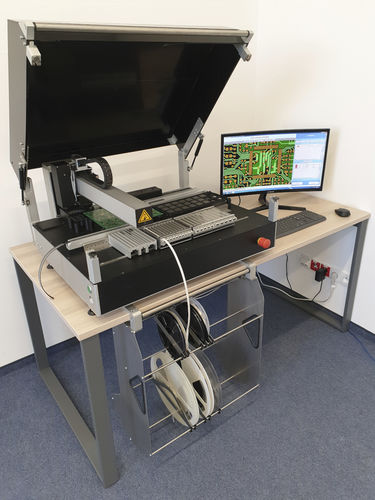

Máquina de inserción SMT P10
automáticacon sistema de alineación óptico

máquina de inserción SMT
máquina de inserción SMT
máquina de inserción SMT
máquina de inserción SMT
Añadir a mis favoritos
Añadir al comparador


Características

Aplicaciones
SMT
Otras características
automática, con sistema de alineación óptico

Descripción

DATOS TÉCNICOS espacio de trabajo máximo. 500x480mm Gama de componentes de 0201 a 40x80mm paso mínimo 0,4mm paquete de componentes cintas / palillos / bandejas / a granel Centrado de componentes alineación sin contacto Tasa de colocación hasta 1100 cph. Tasa de dispensación hasta 6000 puntos/h Capacidad del alimentador hasta 80 x 8mm - tiras de cinta o carretes y 2 x (300 x 200mm) - IC-tray con un tamaño de placa de circuito impreso de 200 x 300 mm Resolución Eje X / Y - 0,008mm ( encoder lineal ) Eje Z : 0,02mm ( encoder lineal ) Rotación : 0,01° (codificador de rotación) Precisión de la colocación +/- 0,03mm Dimensión y peso 840 x 630 x 430 mm / aprox. 92 kg Suministro 110-230V / 50-60Hz / 850W / 0,6 MPa / 20l/min CARACTERÍSTICAS PRINCIPALES Máquina de precisión automática SMT pick & place con sistema de alineación y válvula dispensadora cabezal de recogida y colocación automática cabezal dispensador automático cambiador automático de boquillas ( 6 herramientas ) sistema de cámara top para fiducia automática cámara inferior - sistema de alineación óptica para componentes SMD Gerber - y editor CAD ( todos los sistemas CAD ) modo teach-in - manipulador electrónico visión inspektion de la precisión de impresión de la pasta de soldadura y la precisión de la colocación de los componentes sistema operativo: Windows 7/8 servicio remoto vía internet Interfaz gráfica de usuario Área de aplicación adecuado para la producción de pequeños y medianos volúmenes cualificado para la recogida y colocación de todo tipo de componentes

---

VÍDEO

* Los precios no incluyen impuestos, gastos de entrega ni derechos de exportación. Tampoco incluyen gastos de instalación o de puesta en marcha. Los precios se dan a título indicativo y pueden cambiar en función del país, del coste de las materias primas y de los tipos de cambio.
