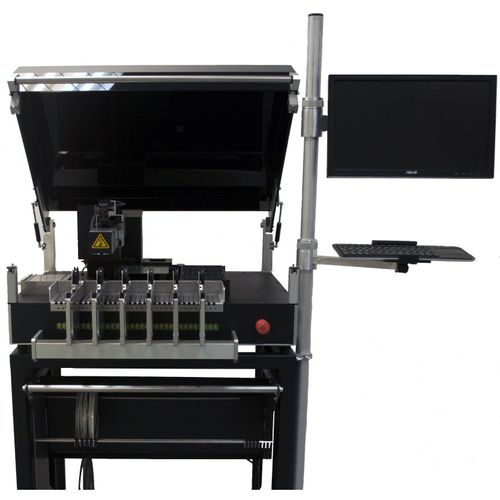

Máquina de inserción SMT P20
automáticacon sistema de alineación óptico

máquina de inserción SMT
máquina de inserción SMT
máquina de inserción SMT
máquina de inserción SMT
máquina de inserción SMT
Añadir a mis favoritos
Añadir al comparador


Características

Aplicaciones
SMT
Otras características
automática, con sistema de alineación óptico

Descripción

DATOS TÉCNICOS espacio de trabajo máximo. 540x480mm Gama de componentes de 0201 a 40x80mm paso mínimo 0,4mm paquete de componentes cintas / palillos / bandejas / a granel Centrado de componentes sistema de alineación óptica Tasa de colocación hasta 1600 cph. Capacidad del alimentador max 33x8mm - alimentador automático de cinta + alimentador de tiras de 40x8mm y 2 x (300 x 200mm) - IC-tray con un tamaño de placa de circuito impreso de 200 x 300 mm Resolución Eje X / Y - 0,008mm ( encoder lineal ) Eje Z : 0,02mm ( encoder lineal ) Rotación : 0,01° (codificador de rotación) Precisión de la colocación +/- 0,03mm Dimensiones y peso 840 x 630 x 430 mm / aprox. 95 kg Suministro 110-230V / 50-60Hz / 1250W / 0,6 MPa / 20l/min CARACTERÍSTICAS PRINCIPALES Máquina de precisión automática SMT pick & place con sistema de visión cabezal de recogida y colocación automática cambiador automático de boquillas ( 6 herramientas ) sistema de cámara top para fiducia automática cámara inferior - sistema de alineación óptica para componentes SMD Gerber - y editor CAD modo teach-in - manipulador electrónico sistema de alimentación inteligente - CAN Bus visión inspektion de la precisión de impresión de la pasta de soldadura y la precisión de la colocación de los componentes sistema operativo: Windows 7 servicio remoto vía internet Interfaz gráfica de usuario Área de aplicación adecuado para la producción de pequeños y medianos volúmenes cualificado para la recogida y colocación de todo tipo de componentes

---

VÍDEO

* Los precios no incluyen impuestos, gastos de entrega ni derechos de exportación. Tampoco incluyen gastos de instalación o de puesta en marcha. Los precios se dan a título indicativo y pueden cambiar en función del país, del coste de las materias primas y de los tipos de cambio.
