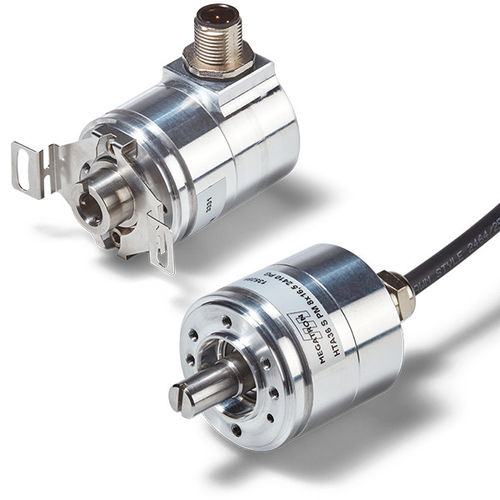

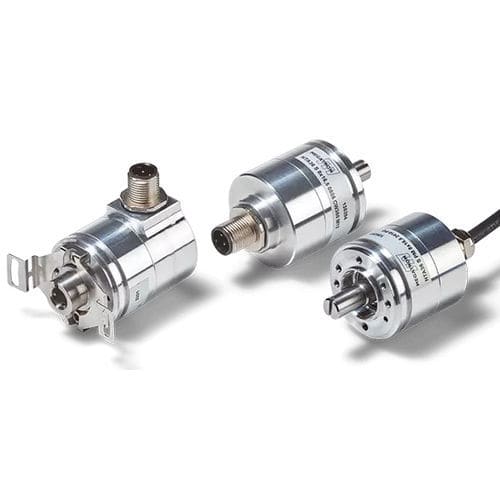

Encoder rotativo incremental HTx36absolutode efecto hall12 bits
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- incremental, absoluto
- Tecnología
- de efecto hall
- Resolución de los codificadores absolutos
- 12 bits, 14 bits
- Construcción
- con árbol macizo, de eje hueco, monovuelta, multivuelta, con brida sincro
- Señal de salida
- analógico, digital, con salidas de tensión, de vías de conmutación, con salida DC, 4-20 mA, SSI, con interfaz serie
- Tensión de alimentación
- 24 Vcc, 15 V CC, 12 Vcc, 5 V CC
- Material
- de aluminio, de acero inoxidable
- Nivel de protección
- resistente a las vibraciones, de resistencia a los impactos, IP40, sin mantenimiento, con protección contra cortocircuitos, para entorno agresivo, robusto, IP55, a prueba de choques, resistente al agua, CEM, resistente a los golpes, IP67, IP50, con blindaje magnético, IP66, IP65, IP20, IP54, IP30
- Aplicaciones
- para la industria, para motor, para OEM, para ascensores, para la robótica, de exterior
- Otras características
- de alta resolución, programable, de alta velocidad, para retroalimentación de motor, redundante, con aislamiento galvánico, circuito integrado, con acoplamiento integrado
- Tamaño de la brida
Máx.: 36 mm
(1 in)Mín.: 33 mm
(1 in)- Diámetro de la carcasa
36.000 µm
(1,42 in)Máx.: 36.000 µm
(1,42 in)Mín.: 36 µm
- Diámetro del eje
6 mm, 8 mm
(0,24 in, 0,31 in)Máx.: 12 mm
(0,47 in)Mín.: 4 mm
(0,16 in)- Largo
40,5 mm
(1,594 in)Máx.: 54,3 mm
(2,138 in)Mín.: 33,5 mm
(1,319 in)- Velocidad de rotación
Máx.: 12.000 rpm
(75.398 rad.min-1)- Frecuencia de salida
Máx.: 100 kHz
Mín.: 10 kHz
- Temperatura de proceso
Máx.: 80 °C
(176 °F)Mín.: -40 °C
(-40 °F)
Descripción
Encoder absoluto:
Mono o multivuelta
Analógico: Salida de tensión/corriente, PWM - 12 bits
Digital: SSI, SSI+UVW hasta 16 pares de polos, SER, SPI - hasta 14 bits
También redundante
Encoder incremental:
A, B, Z también diferencial A, A/, B, B/, Z, Z/
Salidas de señal OC, TTL, PP
Libre selección del número de impulsos - hasta 1024 ppr.
Señales UVW para la conmutación de motores de corriente continua de hasta 16 pares de polos
Catálogos
Data sheet HTx36
35 Páginas
Data sheet FHx58
18 Páginas
