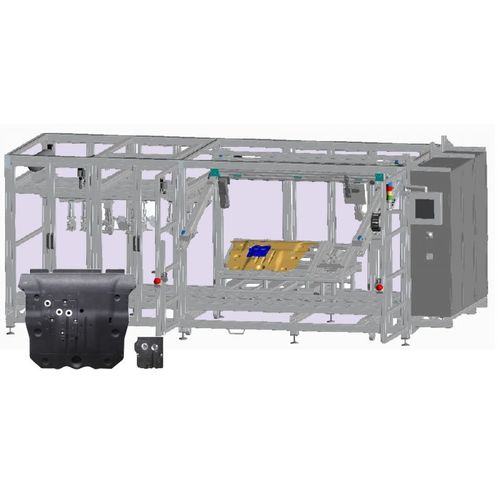

Máquina de grapar electroneumática D08

para aluminio

D08 Grapadora SHM 11 /A 20-42 / 080 con 11 cabezales de grapado. Para fijar chapas de aluminio a un soporte de plástico. Industria del automóvil: fijación de chapas de aluminio a un soporte de plástico. Se pueden procesar dos piezas simultáneamente. Pieza de tapa: En una mesa de grapado fija, se coloca una chapa de aluminio en un portapiezas a juego y, sobre todo, una tapa de plástico. Se detectan todas las piezas insertadas. Pieza portadora: En una mesa de grapado móvil, también se insertan una chapa de aluminio y una pieza portadora de plástico en un soporte de componentes de ajuste preciso. La chapa de aluminio y la pieza portadora se detectan en la posición de instalación. Además, en la pieza portadora se instala manualmente una tapa ya grapada. Se detectan los tornillos y tuercas correspondientes junto con la tapa. En cuanto la grapadora ha detectado todas las piezas necesarias, el proceso de grapado se libera y puede iniciarse pulsando un botón. En un primer momento, un cabezal de grapado desplazable mediante un sistema de pórtico se aproxima a todas las posiciones de grapado programadas en la pieza portadora y coloca las grapas correspondientes. A continuación, la mesa de grapado fija se acerca a las posiciones de grapado programadas en la tapa. Al mismo tiempo, la mesa de grapado móvil con la pieza portadora se desplaza a otra zona de grapado en la que se instalan firmemente 10 cabezales de grapado. En 3 posiciones de grapado se colocan aquí un total de 10 grapas. Una vez finalizado el proceso de grapado, la mesa de grapado móvil vuelve a su posición inicial. Simultáneamente se grapa también la tapa y se puede retirar toda la parte portadora. Rendimiento: aprox. 50 seg. por pieza con un total de 31 grapas (sin manipulación).
