Platina de posicionamiento de inclinación 3 series

XYZmotorizadamultieje

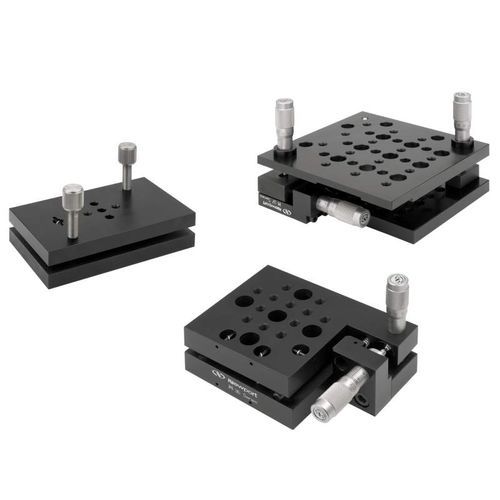

Estas plataformas de inclinación multieje proporcionan ajustes de inclinación y rotación para alinear componentes ópticos. Tienen un diseño cinemático, con puntos de contacto endurecidos y pulidos y ajustes precargados por resorte para eliminar el juego. -Diseño estable y cinemático -Versión punta/inclinación, inclinación/rotación y punta/inclinación/rotación -Incluye micrómetros SM-13 o tornillos de ajuste AJS -Generosa serie de orificios de montaje de 1/4-20 o M6 -Compatible con las etapas 423 y 433 Punta, inclinación y rotación Estas plataformas multieje proporcionan ajustes de punta, inclinación y rotación para alinear los componentes ópticos. El modelo 36 tiene un ajuste de inclinación de elevación y un ajuste de rotación que gira la plataforma de montaje alrededor del punto de pivote cinemático - ideal para su uso como puntero. El modelo 37 proporciona una completa libertad de orientación angular en tres ejes. Cuando se utiliza con una platina XYZ, proporciona seis grados de libertad para una capacidad total de posicionamiento. El modelo 39 proporciona dos ejes de ajustes angulares, lo que permite orientar un componente montado en paralelo a un plano arbitrario. Compatibilidad con etapas lineales Estas etapas de inclinación son ideales para montar etapas de traslación lineal como la 423 y la 443 para proporcionar conjuntos con capacidad de alineación total. A la izquierda, la etapa lineal 443 está montada sobre el modelo 39, que proporciona ajuste de punta/inclinación. A la derecha, el Modelo 36 está montado en una pila xy de etapas lineales 423.
