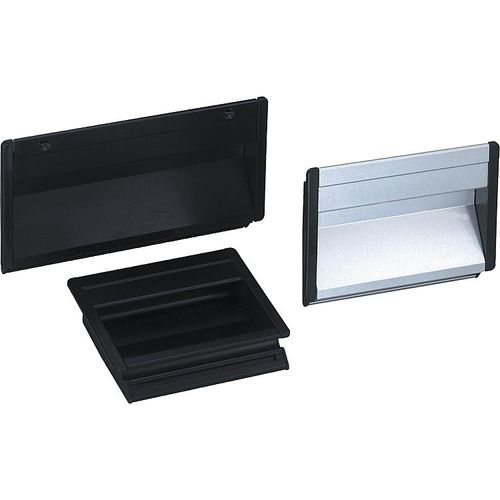

Manilla avellanada 06960

de aluminioplanarectangular

Empuñaduras huecas Material: Empuñadura hueca de perfil de aluminio. Tapones terminales de poliamida. Forma A, fijación mediante perfil de goma. Forma B, fijación mediante 2 tornillos avellanados de acero. Versión: Empuñadura hueca tratada con vidrio, satinada y de color negro o colores naturales anodizados. Perfil de goma negro. Tornillos de fijación cincados. Indicación: Las empuñaduras huecas con forma A se pueden utilizar sin necesidad de tornillos para chapas de 1-2,5 mm de espesor. En este caso, 2 perfiles de goma integrados garantizan una total seguridad de montaje. Las empuñaduras huecas con forma B también se pueden fijar por fuera con 2 tornillos avellanados. Dos ranuras en cruz para tornillos M4, desplazadas a 90º, permiten una conexión de masa y pueden servir como ayuda de montaje para piezas adicionales. Montaje: Tras instalar el perfil de goma inferior, se presionan las dos tapas laterales sobre la empuñaduras hueca. A continuación, la empuñadura se inserta por debajo de 45° sobre el borde superior de la abertura de montaje y se sostiene contra la pared de la carcasa. Dependiendo del modelo, se introduce el 2.º perfil de goma en la ranura superior o se realiza la fijación mediante 2 tornillos avellanados.
