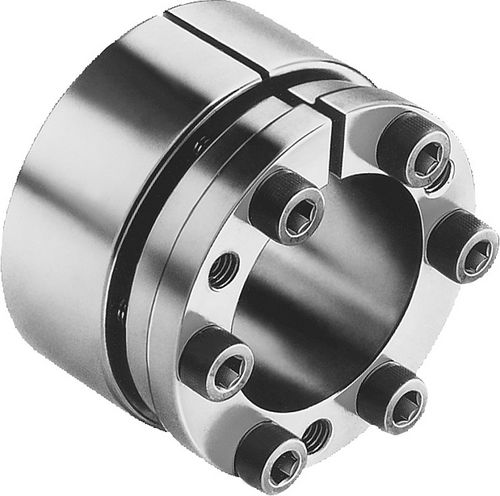

Acoplamiento rígido 23351cubo árbolcon brida
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- rígido
- Otras características
- cubo árbol
- Tipo de fijación
- con brida
- Par
Mín.: 530 Nm
(390,9079 ft.lb)Máx.: 11.560 Nm
(8.526,2184 ft.lb)
Descripción
Material:
Acero.
Versión:
Acabado natural.
Indicación:
El juego de dispositivos de sujeción se puede avellanar completamente en una conexión de cubos.
- Para diámetro de árbol entre 19 y 85 mm
- Para momentos de torsión elevados
- Posibilidad de desplazamiento axial mínimo
- Autocentrante
Montaje:
Aplicar una capa ligera de aceite en las superficies cónicas del juego de dispositivos de sujeción y en los puntos de contacto del árbol y el cubo. No utilizar MoS2 ni grasa. Introducir el juego de dispositivos de sujeción en la base del cubo y deslizar en el árbol. Apretar el tornillo en cruz por etapas al par de apriete indicado.
Desmontaje: retirar todos los tornillos y colocar en la rosca de extracción de la brida delantera. Apretar los tornillos en cruz por etapas hasta que se suelte el juego de dispositivos de sujeción.
