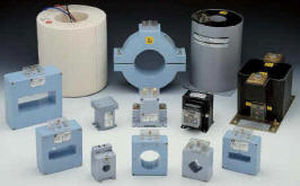

Transformador de potencia TARD

encapsulado en resinatrifásicoen riel DIN

Los transformadores toroidales (TARD) se pueden combinar con la familia RD de relés de fuga a tierra para detectar fugas de corriente debido a la pérdida del aislamiento de tierra. El TARD debe instalarse de modo que todos los cables activos pasen por sus ventanas (L1, L2, L3, N). Esto significa que cualquier pantalla o rumor no debe pasar. Esto garantiza que el ELR reciba una señal proporcional a la suma vectorial de las líneas y las corrientes neutrales. El aislamiento de la bobina secundaria está garantizado por una prueba de 2,5 kV en la frecuencia principal durante 1 minuto. Los TARD están fabricados en materiales magnéticos altamente permeables y están disponibles con diámetros internos de 35 mm a 210 mm en formato cerrado o abierto, lo que permite la instalación en barras y cables hasta dimensiones considerables. La caja está hecha con cubiertas aislantes y ignífugas, provistas con accesorios para la fijación en guías DIN. La conexión entre el RD y el TARD debe hacerse con cables blindados trenzados. La longitud de la conexión debe ser lo más corta posible y, además, lejos de los cables de alimentación y otros dispositivos que puedan causar ruidos electromagnéticos.
