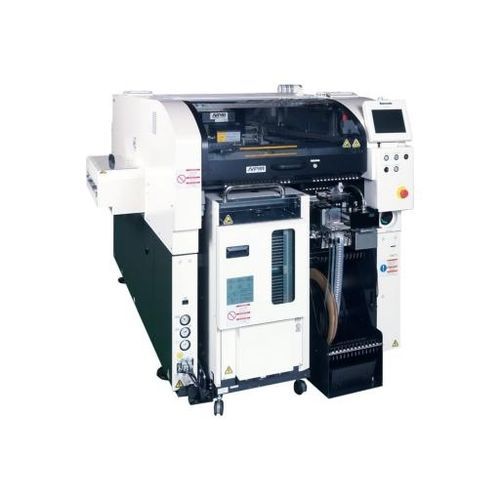

Máquina de inserción SMT NPM-W2

para PCB de una o dos carasmodular

El NPM-W2 amplía las capacidades del NPM-W original con un 10% más de rendimiento y un 25% más de precisión. También integra nuevas innovaciones, como nuestra incomparable cámara de reconocimiento múltiple. Combinadas, estas características amplían la gama de componentes hasta el microchip de 03015 mm, pero conservan la capacidad para componentes de 120x90 mm de hasta 40 mm de altura y conectores de casi 6" de longitud (150 mm). Incorpora una revolucionaria cámara de reconocimiento múltiple que combina de forma única tres funciones de imagen independientes en un único sistema: alineación 2D, inspección del grosor de los componentes y medición de la coplanaridad 3D. - Mayor productividad y calidad gracias a la integración de los procesos de impresión, colocación e inspección - Para placas y PCB más grandes de hasta 750 x 550 mm con un rango de componentes de hasta L150 x A25 x T30 mm - Mayor productividad de área gracias a la colocación en doble carril - Carros de alimentación y bancos de boquillas de cambio rápido - Cabezal ligero de 16 boquillas (para 77.000 CPH) con mayor precisión de colocación hasta 25um (cpk ≥ 1,0) Dimensiones de la placa de circuito impreso (mm) * - Una vía Montaje por lotes: L 50 x A 50 ~ L 750 x A 550 montaje en 2 posiciones: L 50 x A 50 ~ L 350 x A 550 [*1] Dimensiones de la placa de circuito impreso (mm) * - Doble vía Doble transferencia (Batch): L 50 × A 50 ~ L 750 × A 260 Doble transferencia (2 posiciones) L 50 × W 50 ~ L 350 × W 260 Transferencia simple (Lote): L 50 × W 50 ~ L 750 × W 510 Transferencia simple (2 posiciones) L 50 × W 50 ~ L 350 × W 510 [*1] Fuente eléctrica - CA trifásica 200, 220, 380, 400, 420, 480 V 2,8 kVA
