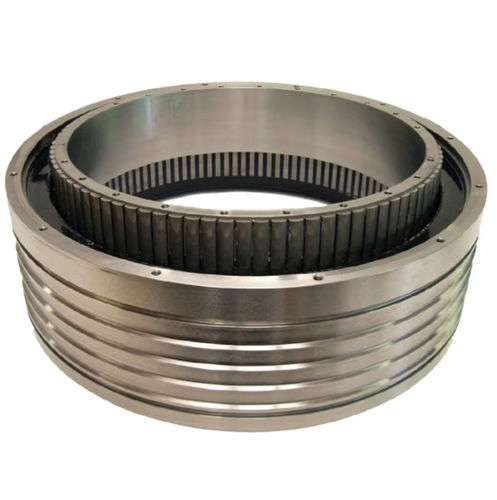

Motor par de accionamiento directo TK series
ACsíncrono400V

motor par de accionamiento directo
motor par de accionamiento directo
motor par de accionamiento directo
motor par de accionamiento directo
motor par de accionamiento directo
Añadir a mis favoritos
Añadir al comparador


Características

AC/DC
AC
Tipo
síncrono
Voltaje
400V
Índice de protección
para entorno difícil
Configuración
con eje hueco, frameless
Refrigeración
con ventilación, refrigerado por agua
Otras características
de accionamiento directo, de alto par, baja velocidad
Potencia

Mín.: 6,9 kW
(9,381 hp)

Máx.: 207 kW
(281,442 hp)

Par

Mín.: 90 Nm
(66,3806 ft.lb)

Máx.: 21.700 Nm
(16.005,0986 ft.lb)

Velocidad de rotación

Mín.: 29 rpm
(182,21 rad.min-1)

Máx.: 2.500 rpm
(15.707,96 rad.min-1)

Diámetro

230 mm, 385 mm, 565 mm, 795 mm
(9,06 in, 15,16 in, 22,24 in, 31,3 in)

Descripción

Los kits de motores de torsión de transmisión directa sin marco de la serie TK ofrecen altos pares a baja velocidad y vienen como un rotor y estator separados, permitiendo la integración directa del sistema. Con bobinados de 400VAC, pares de hasta 21700Nm, potencias hasta 207kW y velocidades hasta 2500 min-1 Suministrados como componentes separados de rotor y estator, para su integración en la estructura mecánica de la máquina, los motores de torsión de la serie TK permiten simplificar los diseños, reducir los costes y aumentar la precisión. La serie TK se distingue de las soluciones existentes por su excepcional robustez, lo que los hace especialmente adecuados para entornos difíciles. Aprovechando los conocimientos técnicos sin precedentes de Parker en el diseño y la fabricación de motores de par, la serie TK también puede suministrarse como subconjuntos completos que incluyen el bastidor, el sistema de refrigeración, los cojinetes y el sensor de retroalimentación. Mercados: - Máquinas herramienta - Miscelánea industrial - Procesamiento misceláneo Características/Beneficios: - Kit de servomotores síncronos de imanes permanentes - Diseños mecánicos simplificados - Alta Resistencia (a prueba de aceite y revestimiento a petición) - Reducción de tamaños y pesos - Aumento de la fiabilidad y reducción del mantenimiento - Mayor rigidez y precisión Aplicaciones: - Mesa giratoria - Formación del material - Manejo de materiales - Máquinas de herramientas - Mezclador para pulpa y papel - Cabrestante Especificaciones técnicas: - Montaje - agujeros roscados en la periferia del rotor y del estator - Refrigeración - refrigeración por agua (estándar) o convección natural (disponible con reducción de la potencia, consúltenos) - Protección Térmica - Sondas PTC y KTY instaladas en el bobinado del estator - Sensor de retroalimentación - elegido dependiendo de las condiciones mecánicas, la precisión requerida y las especificaciones de la unidad: resolver, codificador sin/cos...

---
