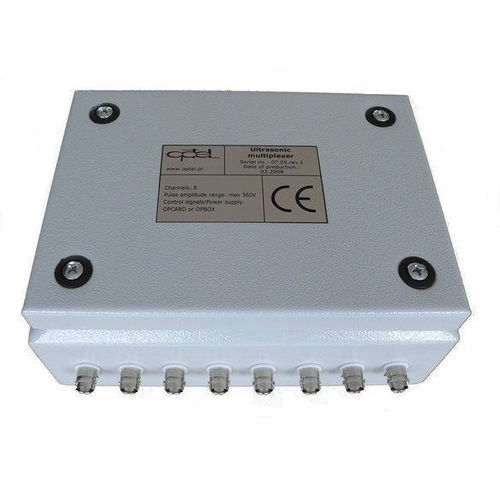

Multiplexor módulo OPMUX-01/8

para sistema de inspección por ultrasonidos

El OPMUX-01/8 es particularmente adecuado para las mediciones ultrasónicas, así como para otros tipos de mediciones que necesitan muchos canales. Junto con la tarjeta OPCON-01 y las sondas de ultrasonidos podría ser utilizado como un completo dispositivo de pruebas de ultrasonidos. Cada canal tiene un emisor y un receptor separados. Datos técnicos Canales: 8* Rango de amplitud de pulso 50-360V* Longitud máxima del cable entre el ordenador y la caja 30m Conectores BNC: Transductores Entrada de disparo Salida de la señal DB15 Señales de control/alimentación Características y especificaciones Formas de onda del circuito de pulsadores: El flanco ascendente de la señal de disparo inicia el proceso de carga del transductor que toma alrededor de 3us. Después de este tiempo se enciende un interruptor de transistor que descarga el transductor (el tiempo de descarga es de unos 20ns, pero puede ser más largo, si la capacidad del transductor es demasiado grande; se alcanza el límite, si el transductor está hecho de la cerámica estándar, tiene un espesor de 0,1 mm y un diámetro de 8 mm). Debido a la muy baja impedancia de salida del dispositivo (<1 Ohm) y al corto tiempo de descarga el pulso generado con este podría preocuparse como una respuesta de pulso real para la mayoría de los transductores.
