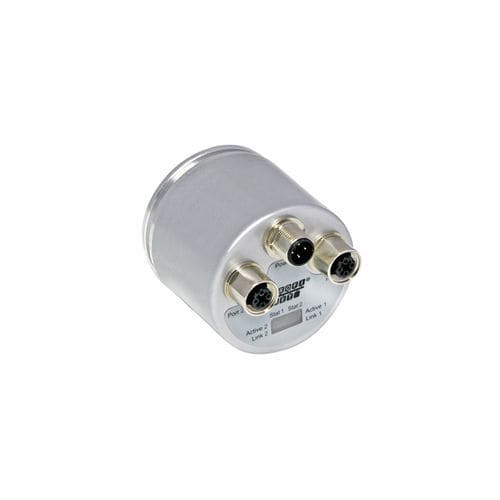

Encoder rotativo incremental IXARCmagnéticomecánico12 bits
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- incremental
- Tecnología
- magnético, mecánico
- Resolución de los codificadores absolutos
- 12 bits, 10 bits, 8 bits
- N.º de revoluciones de los codificadores absolutos
- 12 bits, 10 bits, 8 bits
- Construcción
- con árbol macizo, con brida
- Señal de salida
- SSI
- Tensión de alimentación
- 24 Vcc, 15 V CC, 12 Vcc
- Material
- de acero inoxidable, de acero
- Nivel de protección
- ultrarrobusto, IP69K, IP68
- Tamaño de la brida
58 mm
(2 in)- Diámetro del eje
6 mm
(0,24 in)- Largo
56,7 mm
(2,232 in)- Temperatura de proceso
Mín.: -40 °C
(-40 °F)Máx.: 85 °C
(185 °F)
Descripción
La imagen se proporciona a efectos de presentación solamente. Por favor, consulte el dibujo técnico detallado al final de la página.
Interfaz -
Interfaz - PROFINET
Perfil - Profidrive Profile 4.x, Encoder Profile 4.x
Diagnóstico - Mémoire
Características - Gestor de arranque , eje circular, LEDs intermitentes
Tasa de Transmisión - 10 / 100 Mbit
Interfaz de Tiempo de Ciclo - ≥ 1 ms
Funciones de Programación - Resolución, base de tiempos y de filtro para la velocidad, preset, contaje, IP-Dirección
Salidas -
Controlador de Salida - Ethernet
Datos eléctricos -
Tensión de Alimentación - 10 – 30 VDC
Potencia Absorbida - ≤ 2,5 W
Tiempo de Encendido - 720 h Sal Resistencia Spray) + barnizado húmedo
Material de Brida - Aluminio
Tipo Eje - Eje sólido, longitud = 10 mm
Material de Eje - Acero inoxidable V2A (1,4305; 303)
Carga Máxima del Eje - axial 40 N, radial 110 N
Vida Mecánica Mínimo
(10^8 revoluciones con Fa/Fr) - 400 (20 N / 40 N)
